飞利浦MP5监护仪移除系统接口板

维修飞利浦MP5监护仪时，系统接口板的拆装是高频操作却暗藏关键细节！作为设备“信号中枢”，接口板一旦出现接触不良、烧毁等问题，直接导致监护仪与各类模块通讯中断、数据传输异常。不少维修同行反馈，因对接口板结构不熟悉，拆卸时容易损伤引脚或周边组件，反而扩大故障范围。今天这篇技术干货，就带大家先搞懂MP5监护仪系统接口板的核心作用，再逐步拆解正确操作流程，帮你高效解决接口相关故障！

飞利浦MP5监护仪系统接口板是设备的“信号中转核心”，尺寸约120×80mm，采用高密度PCB板设计，集成多组通讯接口、电源分配模块及信号滤波电路。其核心功能包括：实现主控单元与心电、血氧、血压等监测模块的双向数据传输，分配稳定电源至各外设，过滤干扰信号以保障监测数据精准性。接口板配备2组防呆式插槽、8组镀金引脚及静电防护组件，兼容MP5系列全型号设备，具备抗震动、低功耗的特性。作为连接硬件与软件的关键枢纽，接口板的稳定性直接决定监护仪的运行状态，是维修中需重点检测的核心部件之一。

移除系统接口板：

注意：在更换系统接口板时，显示器必须重新载入序列号以及产品/测量选项。为此需要使用一种支持工具来完成此任务。有关如何加载新序列号及产品/测量选项的详细信息，请参阅《支持工具使用说明》文档。

注意：拆卸系统接口板将清除显示器上的状态日志。请在拆卸系统接口板前务必使用支持工具保存好状态日志。有关具体使用方法，请参阅支持工具的说明文档。

1.按移除预测温度组件。

2.分离监护仪的前壳和后壳。

3.移除IIT/床边适配器支架。

4.移除电源。

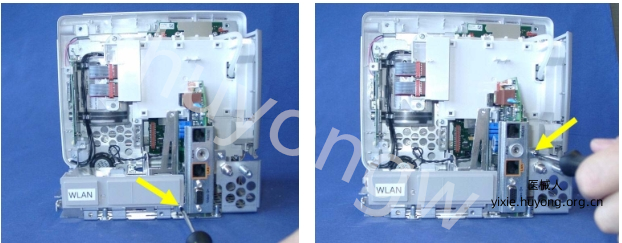

5.拆下固定系统接口板的螺丝。

6.如果您使用的是Microstream cO2，需要拔掉CO2板与接口板之间的电缆。

7.拉出系统接口板。

8.重新组装时，请按相反顺序执行上述步骤。
