飞利浦VS2+监护仪更换主板

作为飞利浦VS2++便携监护仪的“核心控制中枢”，主板承载着心电、血氧等多参数数据运算、各功能模块协同调度的关键作用，直接决定设备的运行稳定性与监测精准度。一旦主板出现故障，会引发设备无法开机、参数显示异常、模块通讯故障等问题，直接影响临床诊疗使用。而这款设备内部排线布局紧凑、元件衔接精密，更换主板时不仅要做好静电防护，还需精准处理各类排线与固定点位，稍不注意就易碰损周边元件。今天这篇实操指南，就为大家拆解飞利浦VS2+监护仪主板更换的全流程，从拆机准备、排线拆解到新板安装与调试，一步步讲透实操要点，助力维修同行高效完成更换，快速恢复设备正常功能！

飞利浦VS2+监护仪主板为该款查房监护仪核心控制配件，核心型号含453564412591、F453564199611，通讯I/O板配套型号4535 641 70121，同时适配飞利浦SureSigns VSi监护仪。该主板集成编码与通讯功能，是设备各模块数据交互的核心，支撑SpO2、无创血压、体温等生命体征数据的采集、处理与传输，保障HL7格式数据输出、网络时钟同步等功能正常运行。主板经专业检测调试，可直接替换安装，适配成人、小儿及新生儿的监护场景，为飞利浦VS2+监护仪稳定工作提供硬件基础，是该设备维修替换的关键配件。

要拆卸主板:

1.将前壳从后壳组件上分离。参见“拆卸前壳”。

2.在SureSigns VS2++监护仪上，通过将导航轮从支架上拉下来移除导航轮。

3.移除NBP模块。请参阅“移除NBP模块”。

4.移除血氧板。参见“移除血氧板”。

5.对于已安装无线选项的监护仪，移除无线板。参见第5-32页的“移除无线板”。

6.断开主板上的排线电缆。

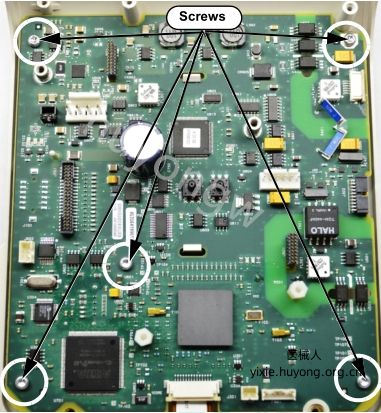

7.从主板上移除五个TorxT10螺丝。

8.从前壳上拆下主板。

9.在更换主板并重新组装监护仪后，您必须执行以下程序才能使用:

重置序列号。

设置系统配置。

以上是飞利浦VS2+监护仪更换主板图解，若想要《Philips-SureSigns-VS2-Monitor维修手册.pdf》，扫描下方二维码添加客服微信获取。
