飞利浦VS2+监护仪移除通信板

作为飞利浦VS2++监护仪的“数据通信中枢”，通信板直接决定了设备体征数据的传输效率与稳定性，日常维修中拆移操作是高频却需精细把控的步骤，稍不注意就易造成引脚损坏、通信故障等问题。不少维修同行都曾因拆移细节不到位，导致设备后续出现数据导出失败、网络连接异常等情况。今天这篇技术干货，就为大家拆解飞利浦VS2+监护仪通信板的正确移除步骤，，帮大家避开维修误区，高效完成拆移与故障检修！

飞利浦VS2+监护仪通信板是设备核心数据传输组件，适配该型号全系列监护仪，为设备体征数据交互提供硬件支撑。其支持有线LAN、无线LAN及RS-232串行接口三种数据导出方式，可将设备采集的血压、血氧、心率等体征数据，以HL7协议格式稳定传输至终端系统，同时实现设备与外部系统的通信交互、指令响应。该组件集成度高，引脚精密，是保障设备数据实时导出、网络连接正常的关键，若出现故障会直接导致数据传输中断、导出失败，需定期检测并规范拆移操作。

要移除通信板:

1.分离监护仪前后外壳组件。参见“移除前壳”。

2.通过在粘合条下方插入尖锐工具并将其移除，从机箱中取出电缆。

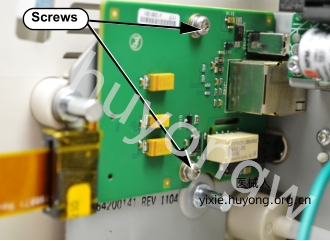

3.移除固定通信板到机箱组件的两个TorxT10螺丝和垫圈。

4.将板从后壳中取出。

以上是飞利浦VS2+监护仪移除通信板图解，若想要《Philips-SureSigns-VS2-Monitor维修手册.pdf》，扫描下方二维码添加客服微信获取。
