飞利浦MP50监护仪移除触摸屏

医械维保人们集合啦！维修飞利浦MP50监护仪时，你是不是也常被触摸屏故障难住？花屏、触控失灵、黑屏，一旦出现这些问题，设备无法正常读取生命体征数据，直接影响临床诊疗效率。更让人头疼的是，它的一体化结构紧凑、固定螺丝隐蔽，排线精密脆弱，蛮力拆解极易造成二次损坏——别慌！今天这篇，手把手教你安全、规范移除触摸屏，避开所有维保坑，新手也能轻松上手～

飞利浦MP50监护仪搭载12.1英寸医用级彩色TFT触摸液晶屏，采用SVGA规格800×600高分辨率，搭配60Hz刷新率与广角显示设计，可清晰呈现多达6道实时波形及各项生命体征数值，报警限值全程可视，临床查看更直观。触摸屏为核心操作方式，支持精准触控指令，搭配简洁菜单层级与智能快捷键，可快速调取监测功能，还能自定义屏幕显示布局，适配不同临床场景需求。屏幕采用耐用化设计，操作便捷且抗干扰性强，适配院内移动监测场景，为临床操作提升效率，是设备人机交互的核心组件。

移除触摸屏：

1.按照上述说明分离监护仪的前壳和后壳。

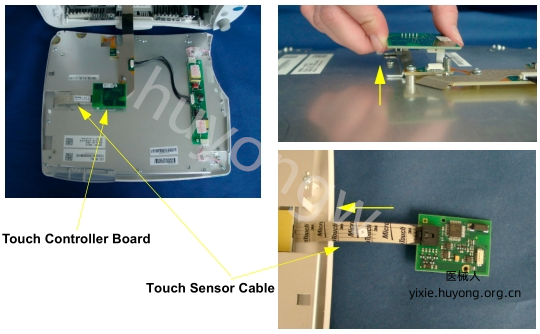

2.拆下触摸控制器板，并通过按压连接器上的安全锁来拔出触摸传感器电缆。

注意:如果您使用的是旧版LG Philips/3M版本，必须同时更换触摸面板和触摸控制器板，才能使显示器正常工作。

重新组装说明:先将触摸传感器线缆插入触摸控制器板，然后重新插入触摸板。

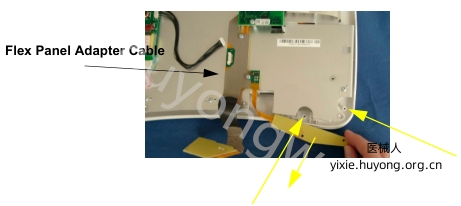

3.拆下固定电源开关按键板(载板开/关)的两颗螺丝，然后拔出电路板。该电路板与螺丝属于柔性面板适配器电缆的一部分。

注意:固定此板的螺丝为自切式--重新插入时请先逆向旋转。

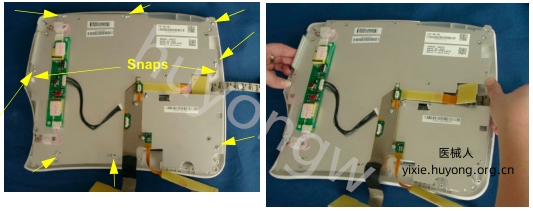

4.拆下八颗螺丝，通过释放显示屏边框中的两个卡扣小心地抬起显示组件。

注意:我们建议此操作应在无粉尘的环境中进行。由于垫圈(粘合带)将显示屏组件与触控面板紧密相连，因此可能难以将其从触控面板上拆卸下来。

5.如果您拥有旧款LG Philips/3M版本，请将触摸面板(传感器)从边框上分离。

注意:由于密封条(粘合带)，此操作可能较为困难。

重新组装提示:从背面观察触摸面板时，当触摸面板重新插入监护仪外壳时，触控传感器线缆应指向右侧。

注意:如果您使用的是旧版LG Philips/3M版本，必须同时更换触摸面板和触摸控制器板，才能使监护仪正常工作。
