飞利浦MP50监护仪拆卸显示屏

做飞利浦MP50监护仪维修的同行看过来！显示屏作为设备核心显示组件，故障更换、拆机检修都是高频操作，但拆屏时的螺丝定位、排线插拔稍不注意就易损坏部件。今天这篇实操干货，手把手教你飞利浦MP50监护仪显示屏的专业拆卸步骤，掌握核心技巧，轻松搞定拆屏难题，新手也能零失误操作！

飞利浦MP50监护仪搭载12.1英寸彩色TFT液晶显示屏，采用SVGA规格800×600分辨率，60Hz刷新率搭配0.3075mm等距像素，有效显示区域246×184.4mm，画面清晰、响应流畅。屏幕支持触控操作，搭配宽视角设计，多方位均可清晰读取数据，还可自定义显示布局，同时呈现4-6道实时波形，报警限值持续可视。高亮度显示适配各类临床环境，能清晰呈现患者生命体征波形与数值数据，满足临床监测、院内转运等多场景的可视化需求，为医护人员提供精准、直观的监测数据支撑。

拆卸显示屏：

1.分离监护仪的前壳和后壳。

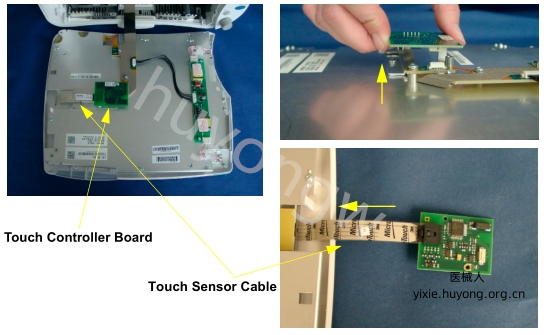

2.移除触摸屏控制板。

重新组装说明:先将触摸传感器电缆插入触摸控制器板，然后重新插入触摸板。

3.拆下固定电源开关按键板的两颗螺丝，然后拉出电路板。该电路板与螺丝属于柔性面板适配器电缆的一部分。

重新组装提示:固定此电路板的螺丝为自切式--在重新插入时请先逆向旋转。

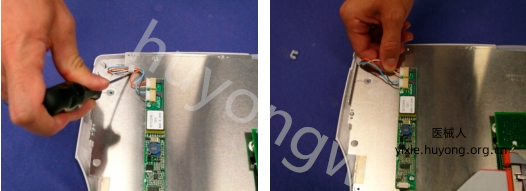

4.旧LG飞利浦/3M版本:拔下灯管电缆，并将其从应力释放电缆支架上松开。

新锐/EL0版本:使用螺丝刀移除背光电缆支架并断开背光电缆。

5.旧LG飞利浦/3M版本:拧下固定触摸屏控制板下方金属片的螺丝，然后移除该金属片。

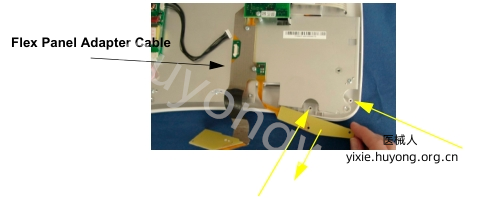

6.旧LG飞利浦/3M版本:将螺丝刀插入柔性面板适配器电缆末端下方，向上提起以移除连接到监护仪的连接器。

新Sharp/ELO版本:从监护仪上拔下电缆组件。

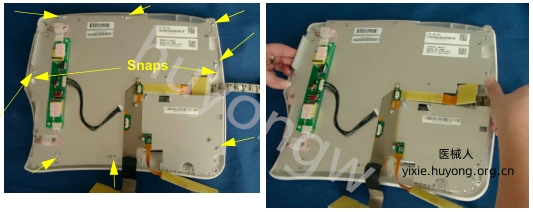

7.拆下八颗螺丝，通过释放显示屏边框中的两个卡扣小心地抬起显示屏组件。

注意:此操作必须在无尘环境中进行。由于密封垫(粘合条)将两个部件固定在一起，显示屏组件可能难以从触摸面板上拆卸。

8.将显示屏组件旋转并移除剩余的四颗螺丝，以将显示屏与金属机箱分离。
