飞利浦MP50监护仪移除喇叭

飞利浦IntelliVue MP50监护仪是临床高频使用的床旁多参数监护设备，喇叭作为其核心报警发声组件，负责心率、血压、血氧等异常情况的声音提示，是保障患者安全的重要部件。在设备维修、静音改造、异响处理或更换配件时，常需要规范移除喇叭。本期为医工同仁带来MP50监护仪喇叭完整拆卸流程，从拆机要点、排线断开到喇叭取出，全程标注关键细节与避坑提示，操作规范、步骤清晰，助力高效安全完成维修，保护设备主板与外壳不受损。

飞利浦MP50监护仪喇叭是设备关键的声音报警输出组件，主要负责心率、血压、血氧、呼吸等参数异常时的声光报警提示，为临床医护人员提供及时的状态提醒，保障患者监护安全。该喇叭体积小巧、安装紧凑，采用插接式排线设计，与主机主板直接连接，发声清晰、响应迅速。在实际维修中，常因异响、杂音、无声音或设备静音改造等需求进行拆卸更换。其结构简单但位置隐蔽，拆装时需注意排线插拔力度，避免损坏接口与周边元器件，是监护仪日常维护中高频涉及的部件之一。

拆卸扬声器：

1.分离监护仪的前壳和后壳。

2.移除主板。

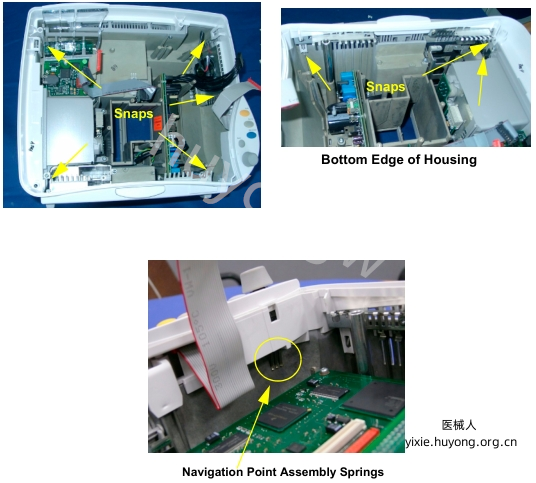

3.通过释放后壳体中的五个卡扣，从监护仪后壳上拆下白色塑料框架。您可以使用平头螺丝刀进行此操作。

重新组装提示:重新插入时，请确保白色框架卡入到位，且导航点组件弹簧未弯曲，并正确安装在监护仪外壳内。

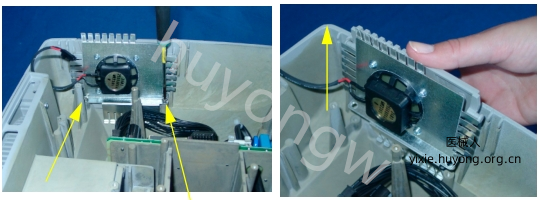

4.拆下固定扬声器的两颗螺丝，然后连同外壳一起拔出扬声器。

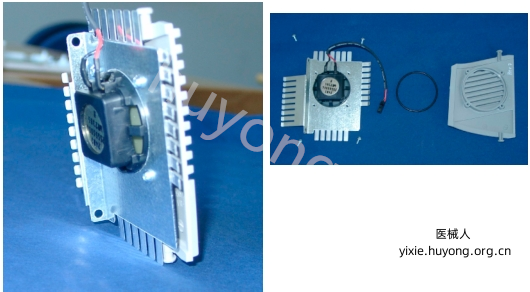

5.拆下四颗螺丝以移除扬声器外壳。

重新组装提示:当将扬声器重新插入外壳时，确保电缆朝上。

以上是飞利浦MP50监护仪移除喇叭图解，若想要《MP40 MP50维修手册.pdf》，扫描下方二维码添加客服微信获取。
