飞利浦MP50监护仪拆卸电源板

飞利浦IntelliVue MP50监护仪是临床高频使用的经典床旁监护设备，稳定供电是它持续可靠工作的关键。而电源板，正是整台机器的“心脏”，负责电压转换、供电分配与安全保护。在日常维修、故障排查与备件更换中，电源板拆卸是最常见、也最考验规范的操作之一。

本期我们带来MP50监护仪电源板标准拆卸流程，从拆机要点、接口识别、取放规范到安全注意事项，一步一图讲清楚，帮助医工、维修师安全高效完成作业，降低操作风险，提升维保效率。

飞利浦MP50监护仪电源板为原装医用级供电核心板卡，承担AC-DC电压转换、多路稳压输出与电池充电管理功能，为主板、显示屏、参数模块等提供稳定电力。板载过压、过流、过热多重保护电路，适配100–240V宽幅电压，满足全球临床环境使用。采用工业级PCB与高品质元器件，抗干扰能力强、运行稳定、寿命长，是监护仪不开机、掉电、报警等故障的重点检修部件。规范拆卸与良好维护，可显著延长设备使用寿命，保障临床监护连续安全。

拆卸电源组件：

注意事项:在更换电源供应器时，必须重新载入监护仪的序列号。完成此操作需借助一款支持工具。有关如何加载新序列号的详细操作说明，请参阅《支持工具使用说明》文档。

1.分离监护仪的前壳和后壳。

2.移除主板和内部模块架(如存在)。

3.移除MSL板。

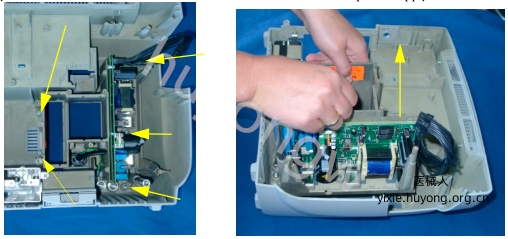

4.拆下五个螺丝，通过向上拉出的方式移除电源。由于后壳体与电源之间存在粘合箔片，向上拉出电源可能会比较困难。

注意:请小心不要损坏电源板的任何组件。

以上是飞利浦MP50监护仪移除电源板图解，若想要《MP40 MP50维修手册.pdf》，扫描下方二维码添加客服微信获取。
