飞利浦MP40监护仪移除MSL板

飞利浦IntelliVue MP40监护仪作为临床主流机型，MSL板是整机信号与接口的关键转接枢纽，负责系统通讯、模块对接与外设连接。在设备维修、检测、部件更换等拆机场景中，规范、安全地移除MSL板是维修工程师必备技能。操作不当易造成排线损伤、接口松动、通讯异常或开机报错。本期带来MP40监护仪MSL板标准移除流程，从断电防护、排线拔除、螺丝拆卸到取板细节全程拆解，助力安全高效作业，降低维修风险。

飞利浦MP40监护仪MSL板（Main System Logic）是设备核心系统逻辑与接口转接板，承担整机通讯枢纽与信号分配功能。它负责连接主板、参数模块、显示系统、网络接口与报警回路，实现心电、血氧、血压、呼吸等生命体征数据的稳定传输与协同控制。MSL板集成多路高速接口与通讯电路，保障模块间指令响应与数据同步，是保障监护仪稳定运行的关键部件。其工作状态直接影响设备通讯质量、参数采集精度与报警可靠性，也是拆机维修、故障排查中重点操作与检查的核心组件

移除MSL板：

1.分离监护仪的前壳和后壳。

2.移除主板。

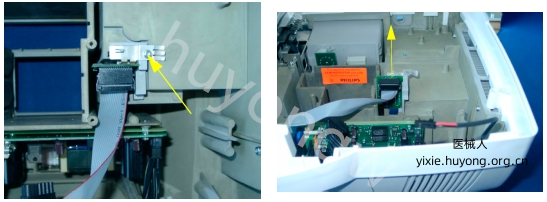

3.拆下固定MSL板的螺丝，并将板体连同外壳向上拉出。

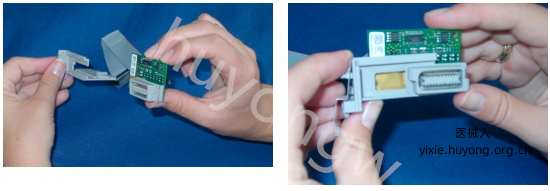

4.如果需要，将MSL板从其外壳中取出。

重新组装说明:MSL板及其外壳必须正确对齐。向下按压弹簧，将板滑入其位置。
