飞利浦MP40监护仪移除主板

飞利浦IntelliVue MP40监护仪是临床重症、手术室、急诊等场景的主力机型，主板作为整机的核心控制与数据处理中枢，承载着生命体征信号采集、运算、显示与报警的关键任务。在设备维修、升级、检测等操作中，规范、安全地移除主板是工程师必备技能。操作不当不仅会损坏主板与接口，还可能影响设备后续精度与稳定性。本期为你带来飞利浦MP40监护仪主板移除标准流程，从断电、拆机、拔插排线到取板全步骤拆解，帮你安全高效完成操作，降低维修风险。

飞利浦MP40监护仪主板（M8052系列）是设备的核心运算与控制单元，集成高精度处理芯片、多通道信号采集电路、电源管理与通讯接口。它负责心电、血氧、血压、呼吸、体温等生命体征数据的实时处理与输出，协调模块、屏幕、按键与报警系统协同工作，具备强抗干扰能力与高运行稳定性。主板通过多条排线与各功能模块连接，是监护仪实现精准监测、数据存储、参数报警的核心载体，其性能直接决定设备的可靠性与临床安全性，也是维修与故障排查中重点检查的核心部件。

拆卸主板：

1.移除I/O和系统接口板。

2.分离监护仪的前壳和后壳。

3.如果包含电池板，请在移除主板前先通过拆卸电路板上的四个螺丝将其拆除。

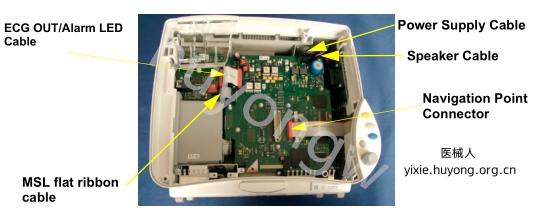

4.从主板上拔下导航点连接器、MSL电缆、电源线、扬声器线和ECG输出/报警LED线。

说明:若要移除带有红色连接器的扁平带状线缆(例如导航点线缆)，只需直接拉拽该线缆即可。MSL、电源线和扬声器线缆均配有不同的安全锁，需将其解锁后才能进行移除。

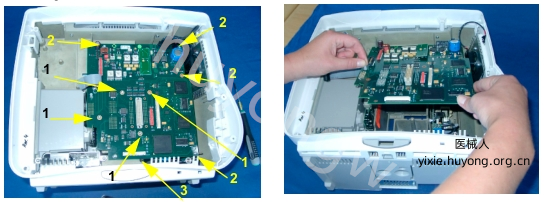

5.拆下九颗螺丝，将主板从机架连接器中拉出，并通过将其向监护仪底部移动来移除该板。

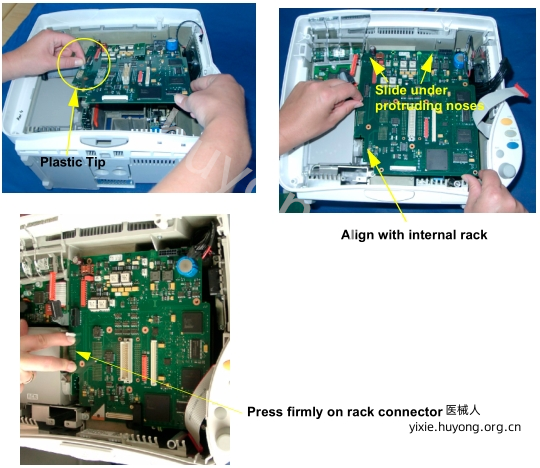

重新组装说明:用左手握住主板，将其置于塑料尖端处，然后重新插入，确保主板与后壳的凸起部位以及用于容纳内部模块架板的狭缝对齐无误，且主板已正确连接至架板连接器。螺丝应按照上图所示的顺序重新插入。螺丝编号3连接到一个黑色间隔件上，该间隔件并未在此图中显示。

注意:在移除电源、带机架板的内部模块机架、MSL板和扬声器之前，必须先拆除主板。
