迈瑞T5监护仪拆卸集成模块机架

迈瑞BeneView T5监护仪集成模块机架，是设备模块化设计的核心承载部件，专为临床多参数监测需求打造。机架采用高强度材质制成，坚固耐用，可有效防止碰撞变形，保障设备长期稳定运行。其内置5个标准单模块插槽，精准匹配心电、血氧、血压等检测模块，实现多参数同步监测的稳定支撑。作为模块安装与固定的核心载体，机架设计贴合设备整体结构，兼顾拆装便捷性与安装精度，是维系设备监测性能的关键部件。拆装过程需遵循规范流程，做好断电、防静电防护，避开机架变形、部件磕碰等问题，其性能稳定性直接决定监护仪临床监测的精准度与设备使用寿命。

迈瑞T5监护仪拆卸集成模块机架：

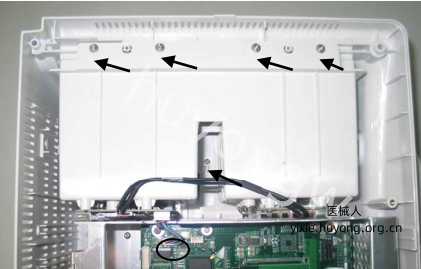

1.断开连接集成模块机架与主板的电缆。拧下五个M3x8螺丝并移除集成模块机架。

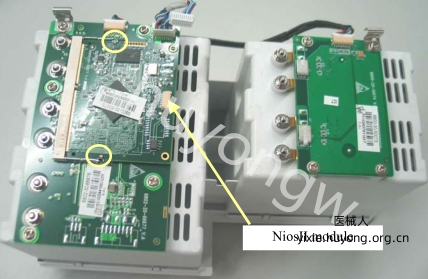

2.断开连接MPM模块架通信板与3槽模块架通信板之间的电缆。松开两个卡扣并拔下3槽模块架上安装的NiosII模块。

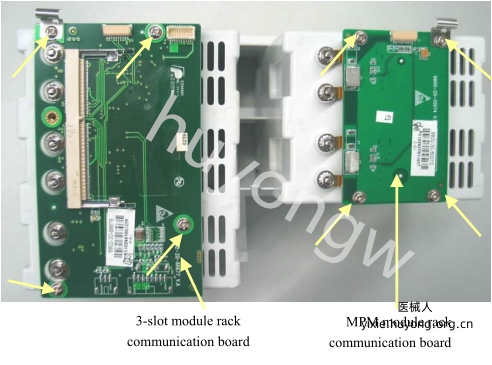

3.拧下八颗M3X6螺丝，然后移除3槽模块机架通信板和MPM模块机架通信板。

注意：重新组装时不要忘记接地弹簧。

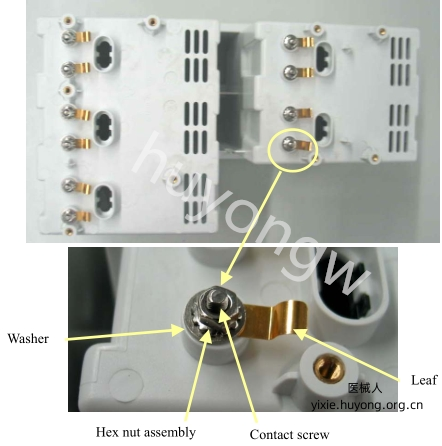

4.使用套筒拧下六角螺母组件。然后将垫圈、弹簧和接触螺丝分开。

以上是迈瑞T5监护仪拆卸集成模块机架图解，若想要《-6802-20-66855-beneviewt5-迈瑞T5维修手册.pdf》，扫描下方二维码添加客服微信获取。
