侧流CO2模块校准：

该监测器已在出厂前进行了校准。在一般条件下(除以下三种情况外)，用户可直接进行测量。如遇以下三种情况，请对CO2模块进行增益校准。

C02模块已使用半年至一年;

临床医生怀疑读数的准确性;

自上次校准以来，大气压力或海拔高度发生了显著变化。

1.校准仪器的准备:

二氧化碳标准气体(浓度约为5%，且还可配制多种浓度)，三通接头(用于连接气瓶、二氧化碳管并使其与空气相通。此处提及的三通接头并非本公司销售模块时所使用的附录中所列的那种，而附录中的三通接头则用于连接呼吸器或麻醉机)。脱水瓶和二氧化碳管。

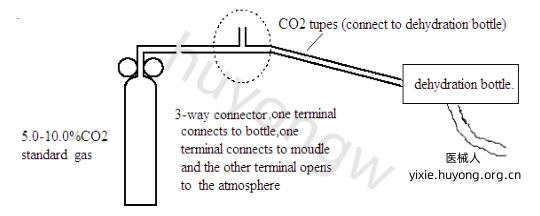

2.根据以下图示进行连接:

A.将标准气瓶的出气管接头与三通连接器的其中一个端口相连，同时三通连接器的中央端口会向大气开放;将本公司提供的气体取样管连接到三通连接器剩余的端口上(参见上图中的圆圈部分);然后将取样管的另一端与脱水瓶相连，同时脱水瓶被插入到脱水瓶支架中。

B.在连接好气路后，启动采样泵(即启动CO2模块)，对监测器进行30分钟的预热。在预热过程中，允许用手短时按压采样管，由此可使模块上的泵速迅速提升，且可明显听到声音增大;若泵在按压采样管时并未加速，或泵速仅小幅提升，则可能由于脱水瓶与支架的连接不当导致有泄漏现象，或从支架至模块的管路上存在空气泄漏现象。此时不宜进行校准操作，需先排查并消除泄漏点后再进行校准。否则，由于空气泄漏，会导致测量值降低。在监测器预热完毕后，开启标准气体，观察模块上泵的转速;如果泵转速非常缓慢，则表明标准气体输出的气流过大，导致模块上承受了较高的压力。此时，有必要调整标准气体输出的量，直至模块上的泵达到正常转速。

3.增益校准:

A.转动调节旋钮，将光标移至CO2菜单后按下按键，并将单位更改为“%”;

B.转动调节旋钮，并将光标移至主菜单后，按下相应键以进入[主菜单]【维护]【机器维护]【二氧化碳模块校准]选项，并将【偏移校准】选择为“手动”模式

C.进入CO2菜单，选择[Zero]，根据CO2标准气体浓度输入相应数值，然后按[Ok];

D.观察“FiCO2”显示的数值是否与标准气体浓度一致，误差应为0.1，且观察时间不得少于1分钟。

注意:

在标准气体通过模块后的一两分钟内，必须输入校准值;若标准气体长时间未进行校准值输入(例如超过5分钟)，则显示值会略低一些。

E.停止采样泵;

F.转动微调旋钮，将光标移至CO2菜单后按下按键，将弹出的[偏移校准]设为“自动化”，单位设置为“mmHg”。

零点校准主流/微流CO2模块：

确保鼻导管或气道适配器未连接到患者身上，且远离任何二氧化碳源(包括患者的、您自己的呼出气体和呼吸机排气阀)。

在CO2 参数设置菜单中选择[零]选项，这将开始归零过程。显示器会对传感器进行归零处理，并在屏幕上显示“归零”信息，持续约15 至20秒。待归零过程完成时，此信息便会消失。

注意:

在归零前，务必确保采样管已正确连接到微流路CO2传感器。

在归零前，务必确保主气道CO2传感器已正确连接至气道适配器。

在从患者气道中移除适配器或导管后20秒内不要尝试归零。这段时间允许适配器或导管中残留的任何二氧化碳在归零前消散。

当适配器或导管在患者气道中时，不要尝试对传感器进行归零。

如果温度不稳定，请勿尝试零点校准。

在适配器或导管中使用二氧化碳进行归零操作可能会导致测量结果不准确或出现其他误差情况。如果您在二氧化碳仍残留在适配器或导管中时尝试进行归零操作，那么对传感器进行归零所需的时间可能会有所延长。
