迈瑞T5监护仪拆卸接口板组件

临床一线的每一次精准监测，都离不开监护仪的稳定运转；而接口板作为迈瑞T5监护仪的“信号枢纽”，承担着各模块信号传输、电力分配的关键职责，是设备正常工作的核心纽带✅ 当出现网络断开、USB外设无法识别等故障时，接口板的拆卸检修往往是关键一步。今天，我们就聚焦迈瑞T5监护仪接口板组件拆卸，从规范操作入手，避开误区、找准要点，手把手教你高效完成拆卸流程，守护设备稳定运行，为临床诊疗筑牢后盾。

型号6802-30-66659，是T5监护仪背部核心外设接口集成模块，采用定制精密PCB设计，适配设备腔体，抗电磁干扰与振动。集成RJ45网口、USB口、DVI-D视频口、CIS、Micro-D除颤同步、BNC护士呼叫、SMR 12V输出接口；接收5V/12V供电，实现网络数据上传至HIS/CIS、外接存储/显示器、除颤同步、呼叫信号输出等功能。支持热插拔，医疗级信号隔离，保障临床数据传输稳定，是设备联网、扩展外设、对接医院系统的关键部件。

拆卸接口板组件：

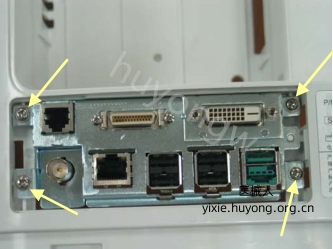

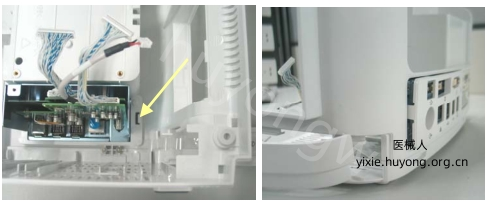

1.松开锁定接口板的夹子并将其向外推。

2.打开接口板盖并拧下四个M3X6螺丝，然后拔出接口板组件。

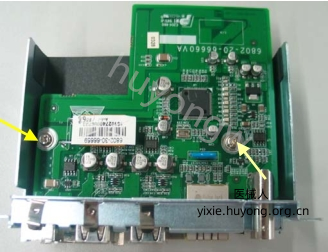

3.拔掉接口板上的电缆。然后拧下两个M3X6螺丝并移除USB集线器板。

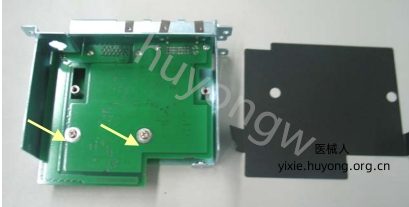

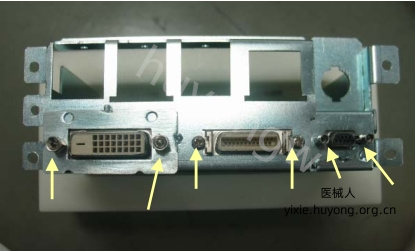

4.将绝缘垫片从接口板上撕下。旋下DVI接口板上的两颗M3X6螺丝。接着旋下 DVI插座旁的两颗螺丝、微D插座旁的两颗螺丝以及M2.5X6两颗螺丝。

注意：请注意不要损坏DVI接口板和USB_Hub板之间的绝缘层。如果损坏，请粘贴一个新的。

以上是迈瑞T5监护仪拆卸接口板组件图解，若想要《-6802-20-66855-beneviewt5-迈瑞T5维修手册.pdf》，扫描下方二维码添加客服微信获取。
