飞利浦G40监护仪移除高压板

飞利浦G40监护仪屏幕黑屏、背光闪烁？多半是高压板在“闹脾气”！作为显示屏背光的核心供电模块，它负责将低压转为高频高压驱动灯管，长期高负荷易老化失效。今天咱们拆解G40高压板移除全流程，从断电防护、拆壳定位到拔线卸板，一步步教你规范操作，避免静电与排线损伤，新手也能快速上手，搞定显示故障不踩坑～

飞利浦G40监护仪高压板（型号TPI-02-0426-K），又称背光逆变器板，是显示系统核心供电驱动部件。它将主板12V低压直流电，转换为背光灯管所需高频高压交流电，保障屏幕稳定发光。采用医疗级PCB与模块化设计，集成过压、过流、过温三重防护，异常时自动切断输出并反馈故障信号。通过排线与主板、灯管连接，适配G40紧凑机身，长期高负荷易老化，是黑屏、闪屏故障高发件，直接决定临床数据显示可靠性。

要移除高压板:

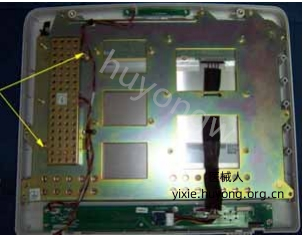

1.拆下两个M3X6螺丝以移除高压板屏蔽罩。

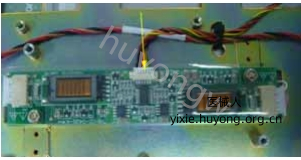

2.拔出高压板控制电缆。

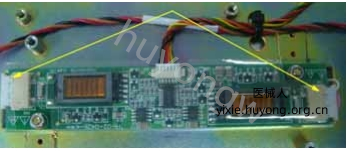

3.拔出两根LCD驱动电缆。

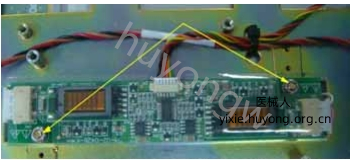

4.使用5.5毫米六角螺母驱动器拆下两个M3螺母，然后移除高压板。

以上是飞利浦G40监护仪移除高压板图解，若想要《25457694飞利浦G30维修手册.pdf》，扫描下方二维码添加客服微信获取。
