飞利浦MP30（M8002A）监护仪移除高压板

在飞利浦MP30监护仪的维修中，显示屏黑屏、暗屏、闪烁是十分常见的故障，而高压板作为背光供电的核心部件，往往是排查重点。想要安全更换高压板，规范的拆卸流程至关重要，稍有不慎就可能损坏屏线、按键板或主板。本期我们就从断电防护、外壳拆解到高压板定位与移除，一步步讲解完整操作，让医工朋友在维修时更稳妥、更高效。

飞利浦 MP30 监护仪高压板是显示屏背光系统的核心驱动部件，主要为屏幕背光灯管提供稳定高压供电，保障画面清晰高亮。该部件体积小巧，通过排线与主板及屏体连接，具备过流保护、稳压输出等功能，适配医用设备长时间连续运行需求。在实际使用中，高压板易因老化、受潮、电压波动出现黑屏、闪屏、暗屏、有图像无背光等典型故障。拆卸更换时需注意断电防静电，避免触碰高压触点。其结构布局紧凑，定位明确，规范移除后可直接替换同规格配件，快速恢复显示功能，是MP30监护仪维修中高频更换的关键部件。

拆卸高压板：

先前步骤：

• 分离前后壳。

• 移除灯管。

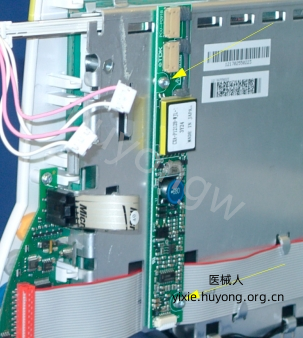

1.拔下高压板电缆。此电缆可通过从柔性适配器电缆的插座拔下进行更换。

2.拆下固定板的两颗螺丝，然后移除该板。

以上是飞利浦MP30监护仪移除高压板图解，若想要《M8001-9301E-MP20-MP30维修手册.pdf》，扫描下方二维码添加客服微信获取。
