飞利浦MP30监护仪移除按键板

干货速存！飞利浦MP30监护仪按键板拆卸教程来了！按键失灵、卡顿不用慌，规范移除是维修关键。避开排线拉扯、接口损坏等误区，一步一步教你安全拆下按键板，新手也能零失误，快速搞定设备操作故障，守护重症监护每一刻。

飞利浦MP30监护仪按键板是设备核心操作组件，集成电源开关、报警确认、菜单调节、参数设置等功能按键，搭配触摸屏实现双重操作，适配ICU、急诊等重症监护场景的高频操作需求。采用医用级轻触按键，触感灵敏、回弹稳定，具备防尘、抗干扰特性，可适应临床复杂使用环境。按键板通过柔性排线与主机主板连接，结构紧凑、拆装便捷。长期使用易出现按键卡顿、失灵、接触不良等故障，直接影响设备操作与报警响应。拆卸时需先断电防静电，避免拉扯排线、损坏接口，规范移除后可直接替换同规格配件，快速恢复设备正常操作功能，是MP30监护仪日常维保的高频部件。

移除按键板和按键膜：

先前步骤：分离前后壳。

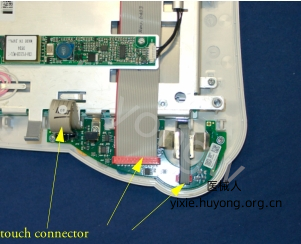

1.拔下两个连接器(触控版本上有三个)。更换HIF电缆时，也需拔掉主板上的电缆。

注意:重新组装时，将触摸电缆的下部穿过金属机箱上的固定卡扣。确保电缆没有扭曲。

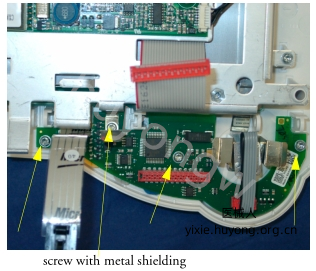

2.拆下固定电路板的四个螺丝。请注意其中一个螺丝所对应的金属屏蔽位置，以便在重新组装时正确更换。

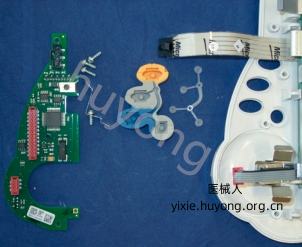

3.现在你可以移除电路板、硅胶垫和塑料隔片。

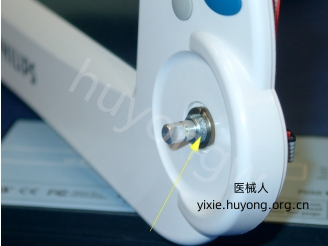

4.为拆卸编码器(导航点旋钮移除后暴露的部分)，请使用尖嘴钳拧下分体螺母，以便从内部拆卸编码器。

注意:在重新组装时，请注意编码器后侧的金属屏蔽位置，以确保正确安装。

以上是飞利浦MP30监护仪移除按键板图解，若想要《M8001-9301E-MP20-MP30维修手册.pdf》，扫描下方二维码添加客服微信获取。
