医工伙伴集合！飞利浦MP20作为临床高频监护设备，小巧便携却藏着不少维保细节——屏幕花屏、触控失灵、黑屏等故障，往往需要先安全移除显示屏与触摸屏，才能精准排查问题。但它结构紧凑、排线精密，螺丝隐蔽且卡扣易碎，蛮力拆解极易造成二次损坏，甚至影响设备核心信号传输。今天，干货直达！手把手教你规范移除MP20显示屏与触摸屏，避开所有维保坑，新手也能轻松上手，高效搞定设备维修～

飞利浦MP20监护仪显示屏与触摸屏是设备核心人机交互组件，二者协同工作、密不可分。显示屏采用10.4英寸高清LCD屏，分辨率清晰，可实时呈现患者心电、血氧、血压等生命体征数据及波形，刷新率达60赫兹，强光下可视性佳，由视频控制芯片驱动，保障数据显示稳定无失真。触摸屏为电容式触控设计，操作灵敏，支持轻点、滑动等便捷操作，实现参数调节、菜单导航等功能，适配临床快节奏操作需求。二者采用一体化密封设计，内部排线精密，材质符合医用标准，是设备实现数据可视化与便捷操控的关键，也是日常维保中故障高发且需规范拆解的核心部件。

显示屏和触摸屏：

先前步骤：打开监护仪正面，分离监护仪的前半部分和后半部分

1.从按键板上拔下按键板电缆和触摸电缆。从其固定件上取下电源LED电缆，以便接触安装螺丝。

2.拆下固定在前面板上的显示组件的八颗螺丝。

3.拔下高压板板电缆、灯管电缆和LCD电缆。

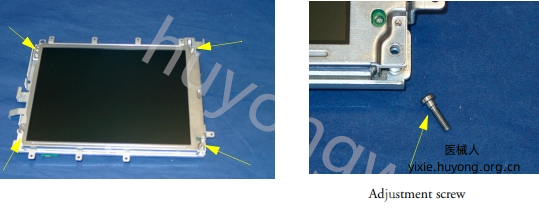

4.拆下固定显示屏与金属机箱的四个螺丝。下方两个螺丝是特殊调节螺丝，必须在正确位置更换。

注意:重新组装时，应先更换两个调节螺丝，然后是两个上部螺丝。

5.将触摸面板从前面板分离(或对于MP20，将非触摸面板分离)。由于密封垫(粘合条)，这可能比较困难。

6.拆下按键板和开关按键板，以获取用于更换的前壳。
