飞利浦MP30（M8002A）监护仪移除主板

医疗设备维修干货速递｜飞利浦MP30监护仪主板移除指南，新手也能快速上手！

作为临床一线常用的多参数监护仪，飞利浦MP30凭借精准的监测性能，成为ICU、急诊、手术室等场景的“生命守护者”。而主板作为监护仪的“核心大脑”，承载着信号处理、功能调控的关键职责，当出现黑屏、反复重启、模块不识别等故障时，往往需要进行主板移除检修或更换。

很多维修同仁在首次操作主板移除时，常会陷入“怕损坏元件、怕操作失误”的困境——如何安全断电、如何规范断开内部连接、如何避免静电损伤主板？别急！

今天这篇干货，专为大家拆解飞利浦MP30监护仪主板移除的核心要点，从前期工具准备、安全防护注意事项，到分步操作指引，全程干货无多余，帮你规避操作误区、高效完成主板移除，守护设备稳定运行，为临床诊疗保驾护航

话不多说，跟着步骤走，轻松搞定飞利浦MP30监护仪主板移除，新手也能秒变维修达人！

拆卸主板：

注意:在拆卸主板之前，必须先移除所有I/O板和接口板。

先前步骤:1.移除I/O板和接口板，2.打开监护仪正面，3.分离监护仪的前半部分和后半部分

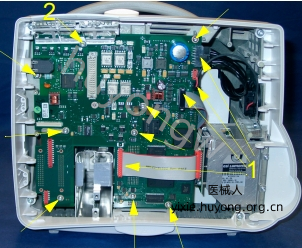

1.从主板上拔下电源线、扬声器线、MSL线和打印机线。

2.拆下固定光缆组件的螺丝并移除该组件。

3.拆下固定主板的八颗螺丝。

4.将主板的右侧抬起并向右拉出。

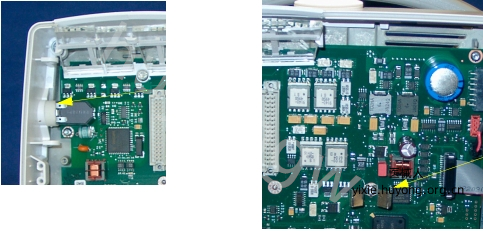

注意事项：在更换主板时，务必确保左侧(ECG-out连接器)上的白色密封件能够良好定位并进行密封。同时，确保带有金属屏蔽件的螺丝被正确安装到位，且金属“翼片”处于水平方向。
