GE DASH4000监护仪更换手柄

临床无小事，每一台监护仪的稳定运行，都是守护患者生命体征的重要防线✨ 作为医护人员的“得力战友”，GE DASH4000监护仪的手柄承载着关键功能——不仅是设备移动的便捷抓手，更集成了无线天线、报警指示灯等核心组件，直接影响监测精度与使用安全。当手柄出现松动、损坏，或报警灯、无线功能异常时，及时更换才能避免影响诊疗流程。今天，我们就来详细拆解GE DASH4000监护仪手柄的更换方法，手把手教你搞定设备小故障，为临床工作保驾护航！

拆卸或更换手柄组件：

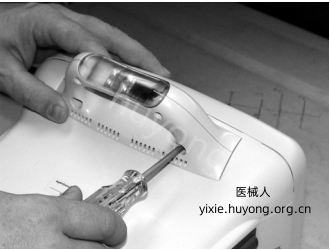

1.拆下固定手柄与监护仪的两颗螺丝。如果您的监护仪具有报警灯选项或无线选项，请注意不要拉扯电缆。

2.如果您的患者监护仪没有无线选项，请更换有缺陷的手柄组件，或继续按“移除或更换显示组件”来更换其他部件。如果您的患者监护仪具有无线选项，请按以下方式连接天线。

a.通过拆卸两颗螺丝来拆解新的手柄组件。

注意：根据您患者监护仪的无线技术，可能有一根或两根天线。请小心处理天线和连接器，因为它们很容易损坏。

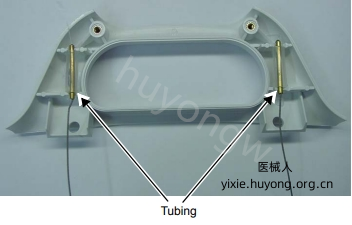

b.将管路安装到无线天线(s)上。

c.将天线安装到塑料凹槽中。

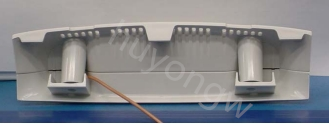

d.使用两颗螺丝重新组装手柄。如图所示，将天线(以及报警灯电缆，如果存在)从手柄底部引出，确保天线不会夹在手柄的两个半部分之间。

e.拆卸显示组件。请参阅“拆卸或更换显示组件

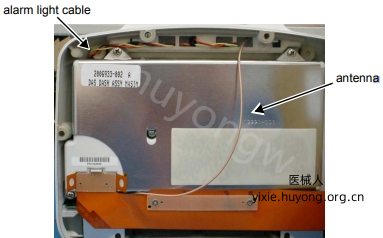

f.按图示将天线(如存在，包括报警灯电缆)接入患者监护仪外壳。

注意：如果新手柄组件带有警报指示灯，则必须拆下DAS组件，以便将线缆连接到写入板上的J1处。有关拆卸和重新安装DAS组件的说明，请参阅“更换DAS组件”部分。

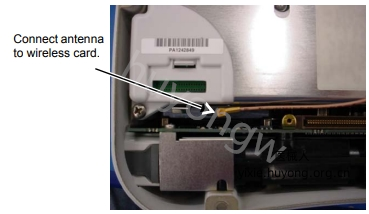

g.使用尖嘴钳将天线的同轴连接器卡入无线网卡中。按照图示路径布设同轴电缆。

h.重新安装显示组件。
