GE Dash5000监护仪移除高压板

在医院的幕后，每一位维保人都在为医疗设备“保驾护航”当Dash 5000监护仪出现显示异常，大概率与高压板相关——这个负责为显示屏提供稳定高压供电的核心部件，一旦出现故障，需及时移除检修或更换。但高压操作有风险，规范流程是关键！今天，我们结合实操经验，拆解Dash 5000监护仪高压板移除的注意事项与核心步骤，帮你高效避坑、安全操作，让设备快速恢复“健康”状态。

GE Dash 5000监护仪高压板是设备LCD显示屏的核心供电驱动部件，本质为LCD背光逆变器，核心功能是将设备内部低压直流电转换为高频高压交流电，为显示屏CCFL灯管提供稳定电力，确保监护仪参数显示清晰、稳定，是急诊、ICU等场景下设备正常运行的关键组件。该部件工作环境苛刻，长期处于高频、高压工况，易因元件老化、散热不良、电压波动等因素出现故障，表现为屏幕黑屏、花屏等现象。其结构精密，与设备显示系统深度适配，维修或更换时需专业操作，是Dash 5000监护仪维保工作中的重点和高频操作部件，直接关系设备诊疗辅助的可靠性。

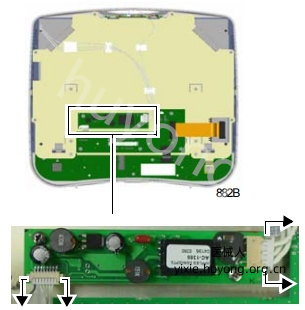

1.打开显示组件。

2.断开高压板连接器上的电缆连接器。

3.拆下并保留固定高压板PCB与显示安装子板的两颗螺丝。

4.在高压板支架上安装聚酯薄膜绝缘片。

5.使用两个固定螺丝安装新的高压板，并重新连接高压板电缆。

6.按相反顺序重新组装显示组件。

以上是GE Dash5000监护仪移除高压板图解，若想要《Dash3000_4000_5000_维修手册.pdf》，扫描下方二维码添加客服微信获取。
