GE Dash4000监护仪更换DAS组件

在GE Dash4000监护仪日常维修中，DAS数据采集板是高频故障部件。心电、血氧、血压全参数信号异常、自检失败、无法正常采集数据，大多根源都出自该组件内部电路老化、芯片损坏。今天结合一线维修实例，完整分享 Dash4000 监护仪 DAS 组件更换实操流程，包含拆机注意事项、排线拆装规范、装机后全参数校准测试，一步步还原完整维修全过程。

更换DAS组件：

警告：DAS组件-切勿打开 DAS组件，因为这会破坏隔离屏障，从而可能造成患者死亡或严重伤害。DAS组件仅为现场可更换部件。对于DAS组件，不存在现场维修或调整操作。

注意：患者监护仪需使用软件版本5或更高版本才能与Masimo SET SPO2及4 BP SuperStatDAS升级兼容运行。若需安装软件版本5或更高版本，GE建议您首先安装该软件。随后再安装Masimo SET SPO2和4 BPSuperStat硬件升级。

1.拆卸手柄组件。

2.从主机上拆下显示组件。

3.拆下固定数据采集系统(DAS)组件的四个螺丝。

注意：小心地拆卸DAS组件，以免撞击CPU/电池外壳组件上的部件。

注意：在Dash 5000患者监护仪上，顶部的两个螺丝连接到一个支架上，而不是如图所示的后壳。

4.移除 DAS 组件时，首先应将左侧部分向外拉出1/4英寸，接着再将整个组件从患者监护仪中滑出。如果已安装了无线局域网选项，请使用尖头镊子来移除天线，方法是断开PC卡上的两个同轴连接器。

5.更换DAS组件，并按相反顺序重新组装单元。

6.如果您安装了通用OhnnedaDAS组件，请按照下方所示放置标签。

注意：BP1和BP2标签看起来与下方示例相似。

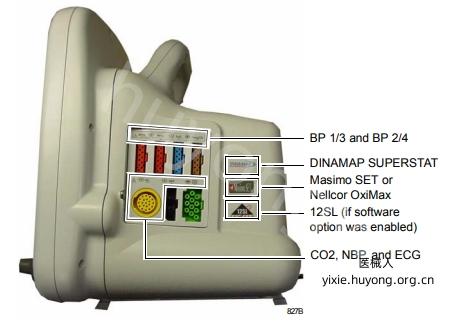

7.如果您安装了Nellcor OxilMax或Masimo SET SPO2和4BP SuperStat升级版，请按照以下所示放置标签。

注意：BP 1/3和BP2/4标签看起来与下面的示例相似。
