飞利浦VM6监护仪从后壳中移除主板组件

医护同仁、设备管理伙伴看过来，是不是在拆卸飞利浦VM6监护仪后壳主板组件时，总被精密线路、固定结构难住，担心操作失误损坏核心部件？别急！为解决大家的实操痛点，简化拆卸流程，今天推送超详细实操指南，结合设备模块化设计特点，明确拆卸要点、规避操作误区，无需复杂工具，跟着步骤一步步来，轻松完成后壳主板组件拆卸，省时又省心，助力大家高效开展设备检修与维护工作，保障监护仪持续稳定运行。

从后壳中拆卸主板组件：

要移除主板组件:

1.分离前壳和后壳组件。

2.移除打印机。

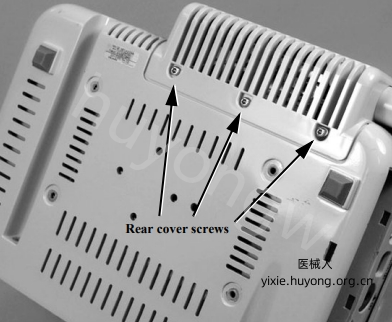

3.将监护仪翻转，从后盖上拆下三颗TorxT10螺丝和垫圈。从监护仪背面取下模块盖。

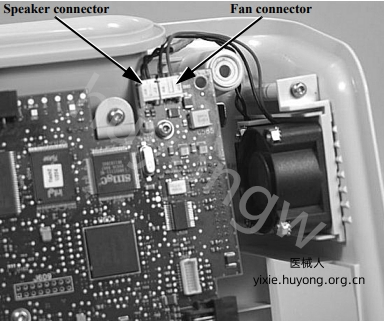

4.断开风扇和扬声器连接器与主板的连接。

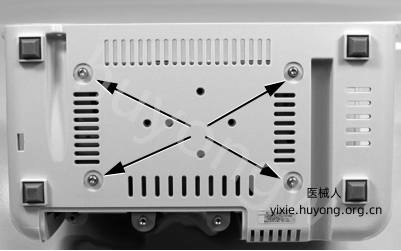

5.拆下后壳组件底部的四个Torx T10螺丝和垫圈。

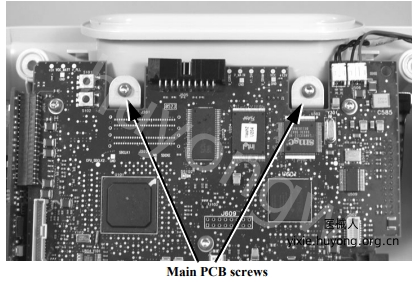

6.拆下固定后壳组件中主板组件的两个TorxT10螺丝和垫圈。

7.将主板组件从后壳中滑出。

以上是飞利浦VM6监护仪从后壳中拆卸主板组件图解，若想要《Philips_SureSigns_VM_vm6维修手册》，扫描下方二维码添加客服微信获取。
