飞利浦VM6 VM8监护仪分离前壳和后壳组件

日常维修中，外壳拆解是故障排查与内部检修的基础关键一步。飞利浦VM6、VM8作为临床常用监护仪，前壳与后壳的分离有专属卡扣与隐藏点位，盲目撬动易损卡扣、刮花外壳。今天手把手带你安全拆解，避开维修雷区，新手也能一次搞定！

分离前壳和后壳组件:

为了打开监护仪以安装内部替换部件，您必须首先分离前壳和后壳组件。

分离前壳和后壳组件:

1.断开监护仪背面的交流电源线。

2.从监护仪上拆下电池。

3.从患者监测和通信连接器上移除任何线路。

警告：前壳组件内部的金属边缘锋利。处理分离后的显示组件时请格外小心。

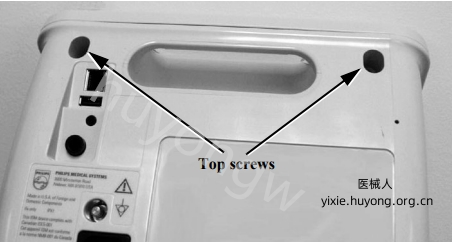

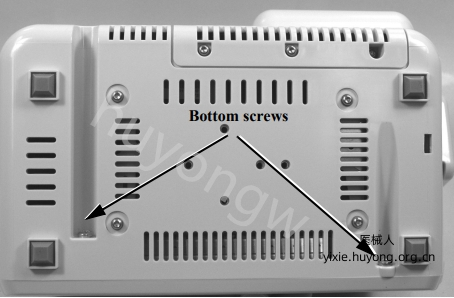

4.将监护仪倾斜并移除四个ToxT20螺丝(两个顶部，两个底部)，以拆卸前后外壳组件。

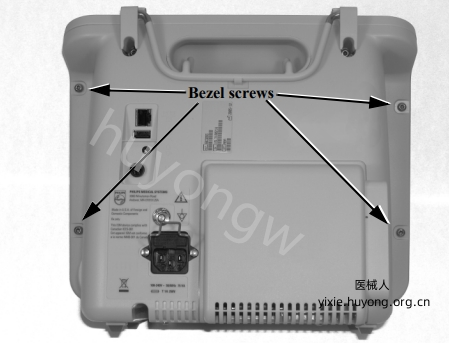

注意--从SureSignsVM8患者监护仪的后壳边框上移除四颗额外的螺丝。

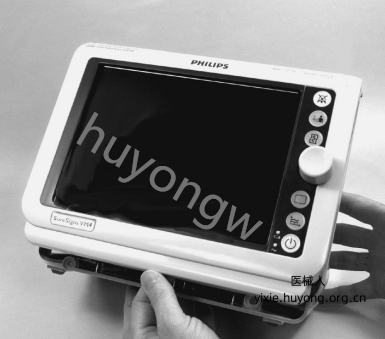

5.通过拉动前壳组件的下边缘，小心缓慢地抬起把手，将前壳和后壳组件分离。

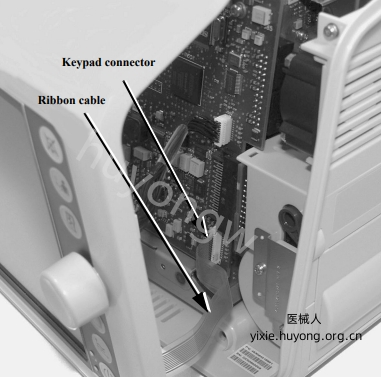

6.通过拉出按键板连接线来释放键盘，然后轻轻将线缆从连接器中拔出。

7.断开主板上的另外三条电缆。

以上是飞利浦VM6 VM8监护仪分离前壳和后壳组件图解，若想要《Philips_SureSigns_VM_vm6维修手册》，扫描下方二维码添加客服微信获取。
