飞利浦VM6监护仪移除NBP模块

日常维修或校准飞利浦VM6监护仪时，移除NBP（无创血压）模块是高频操作，既要拆得快，更要防损坏接口与线缆！不少工程师初次操作易卡壳，或误碰周边元件导致小故障。今天用一期实操干货，带你一步步安全拆解VM6的NBP模块，全程细节拉满，新手也能轻松上手～

飞利浦VM6监护仪NBP模块为无创血压测量核心组件，负责精准、安全地监测患者收缩压、舒张压与平均动脉压，是生命体征监测的关键单元。

模块通过气泵、电磁阀、压力传感器与袖带协同工作，自动完成充气、稳压、放气与数据采集；采用振荡法原理，过滤干扰信号，适配成人、小儿与新生儿模式，支持手动 / 自动测量与报警阈值设置。

它实时传输血压数据至主控板显示与存储，支持趋势回顾与数据打印；具备过压保护、漏气检测与故障自诊断功能，保障测量稳定与患者安全，为临床诊断、治疗及病情评估提供重要依据。

移除NBP模块：

注意：更换NBP模块后，必须重置NBP循环计数。有关重置NBP循环计数的更多信息，请参阅“跟踪组件使用”。

要拆卸NBP模块:

1.分离前后外壳组件。

2.拆下主板组件。

3.从主板组件中移除参数板组件。

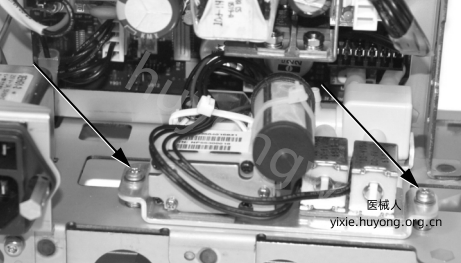

4.从固定NBP模块组件到主板底部的金属支架上拆下两个TorxT10螺丝和垫圈。

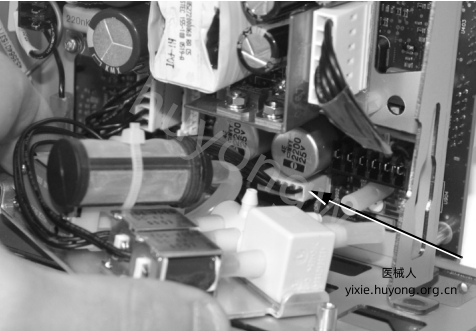

5.抬起设备并将其从压力传感器管连接器中松开。

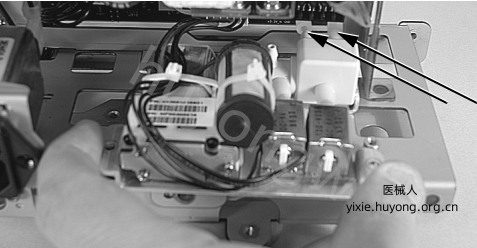

6.断开主板上的6针连接器，并移除NBP模块。

以上是飞利浦VM6监护仪移除NBP模块图解，若想要《Philips_SureSigns_VM_vm6维修手册》，扫描下方二维码添加客服微信获取。
