GE DASH3000更换CPU板和电池仓组件

监护仪频繁报错、参数存不住、开机异常？大概率是核心硬件出问题！不少医院临床在用的GE DASH3000监护仪，常会遇到开机黑屏、系统卡顿、断电即丢参数、电池接触失灵等问题，大多源于CPU板老化故障与电池仓组件磨损松动。作为设备的“大脑”与续航支撑，两大核心组件故障会直接导致整机瘫痪，严重影响临床生命体征监测工作。本期针对性分享GE DASH3000 CPU板和电池仓组件更换实操方案，手把手解决核心硬件故障，让设备满血复活。

GE DASH3000 CPU板与电池仓组件是监护仪的核心处理与供电承载单元，适配 DASH3000/4000/5000 系列。CPU 板（型号 801424-004）搭载 100MHz 处理器，配 8MB 内存与 2MB 固件，集成信号处理、电源管理及多接口，负责生命体征数据运算、系统控制与通讯。电池仓位于机身左侧，兼容 12V 镍镉电池或 11.1V 锂电池，支持热插拔，仓门采用高强度聚碳酸酯材质，具备防尘与防误触设计。二者集成一体化，为现场可更换单元（FRU），拆装便捷，保障监护仪持续运行与移动供电可靠性。

更换CPU板和电池仓组件：

1.拆卸手柄组件。

2.从主机上拆下显示组件。

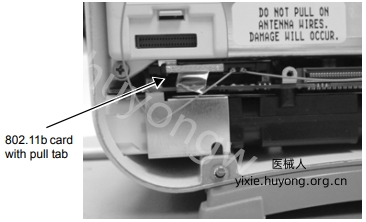

3.如果存在，移除无线卡。

注意：不要拉扯802.11b天线或使用它们来移除无线卡。它们很容易损坏。

a.使用针鼻钳小心地通过拉片取出卡片。

b.使用笔尖、小螺丝刀或针鼻钳小心地断开天线。

c.将无线卡放置在安全的地方。

4.根据第7-27页开始的步骤移除DAS组件。

5.拧下固定写入电缆到CPU板组件的拇指螺丝，并断开柔性电缆与CPU板/电池仓组件的连接。

6.拆下固定电池门组件与后壳体的三颗螺丝。拆卸电池门组件。

7.如果仅更换电池门，请安装新门并重新组装患者监护仪。否则，继续下一步操作。

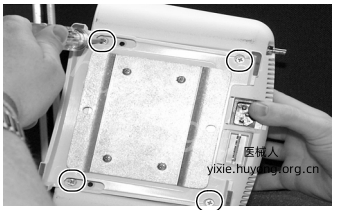

8.拆下固定CPU板/电池仓组件与框架的四个平头螺丝。这些螺丝位于设备底部。

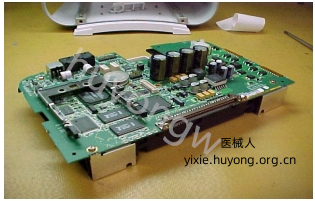

9.小心地从设备中取出CPU板/电池仓组件。

10.从CPU板/电池仓组件背部的三个连接器上取下塑料连接面板。在新CPU板/电池仓组件上安装此面板后，再将新组件滑入后壳内。

11.将新组件安装到设备中。

注意：在固定打印机柔性电缆上的拇指螺丝时，先用手指拧紧拇指螺丝。然后使用平头螺丝刀再拧紧螺丝1/4圈。

12.如果存在，将无线卡安装到新的CPU板/电池仓组件中。

注意：连接无线卡时，请勿拉扯802.11b天线或施加外力。请小心处理天线和连接器，以免损坏。

a.将天线连接到新卡上。

b.将天线连接端朝下，将卡插入卡托架中。

13.按相反顺序重新组装患者监护仪。

14.请务必完成“Recommended checkout”中的以下程序:

• 电气安全测试

• 结账程序

• 校准

15.还需配置患者监护仪并启用先前安装的软件选项。
