GE DASH4000更换打印机组件

监护仪打印故障，是临床最频繁、最让人头疼的小麻烦！科室GE DASH4000监护仪经常出现打印失灵、卡纸卡滞、波形打印不全、机器报错不工作等问题，多数并非设置故障，而是打印机机芯老化、滚轮磨损、打印头损耗导致。打印功能一旦失效，患者生命体征数据无法即时纸质留存，给临床诊疗记录带来诸多不便。今天带大家一站式搞定GE DASH4000打印机组件更换，简单高效解决打印故障，让设备恢复完好状态。

GE DASH4000打印机组件是该型号监护仪内置的四通道热敏打印模块，位于机身左侧中部，用于输出心电、血氧等生命体征波形与数据报告。采用 2 英寸宽热敏纸，结构含打印头、走纸电机、纸仓、控制板及柔性电路（421263-003），集成度高、拆装便捷。具备低功耗设计，适配监护仪供电预算，支持 25mm/s 标准打印速度，可清晰记录 20 秒波形数据。作为可现场更换单元（FRU），组件适配 DASH3000/4000/5000 系列，满足临床即时打印与病案留存需求。

更换打印机组件：

1.移除DAS组件。

2.通过拧下打印机内部的两个固定螺丝来移除打印机。

注意：从纸卷支架顶部杆的下方接近螺丝，以免损坏设备。

3.拧下固定打印机电缆到主组件的拇指螺丝，并断开柔性电缆与CPU/电池外壳组件的连接。

注意：在重新组装时固定拇指螺丝，首先用手指拧紧拇指螺丝，然后使用平头螺丝刀再拧紧螺丝1/4圈。

4.从打印机顶部拆下扬声器线束和可选报警灯电缆线束。

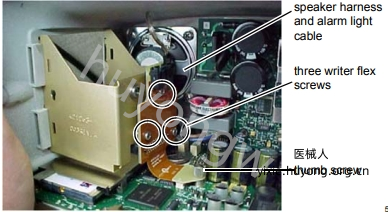

5.拆下固定打印机柔性排线到打印机支架的三颗螺丝。

6.更换打印机组件，并按相反顺序重新组装患者监护仪。
