飞利浦V60呼吸机怎么将UI板从底座分离

【维修实操】飞利浦V60呼吸机UI板与底座分离教程作为临床常用的无创呼吸机，飞利浦V60的UI板（用户界面）是操作与参数设置的核心部件。日常维修、校准或更换屏幕时，安全分离 UI 板与底座是关键第一步，操作不当易损坏排线与接地线路。今天，我们结合官方维修规范，拆解详细操作步骤，全程避坑，新手也能上手！

飞利浦V60呼吸机UI板是设备的核心人机交互控制板，集成 12.1 英寸触控屏、导航环、背光驱动及报警电路，负责操作指令输入、参数显示与报警管理。UI 板实时呈现通气参数、压力 / 流速 / 容量波形与报警信息，支持模式切换、参数调节及波形冻结分析。具备背光亮度可调、按键与触控双操作、声光报警（60–95dBA）及电源状态监测功能。采用医用级设计，抗干扰强、稳定性高，适配成人 / 儿科无创与有创通气场景，是V60操作与状态监控的核心组件。

将UI从底座分离：

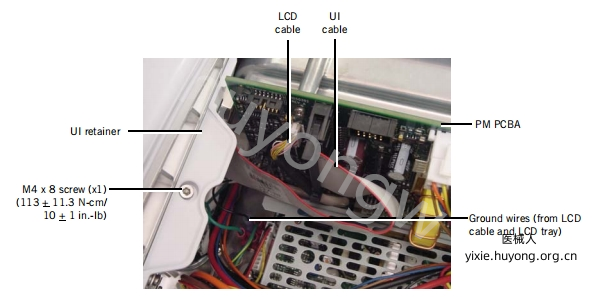

按照以下步骤将UI从底座分离(如下图)。反向安装。

注意:在将LCD电缆连接到PM PCBA时，确保连接器卡扣朝向前壳。

注意:安装新的UI组件后，请执行触摸屏校准。

1.拆下顶壳。

2.拆下电机控制板。

3.断开电缆:

• LCD电缆从电源管理板上断开。

• LCD电缆接地线从地端子断开。

• 从接地端子上断开LCD托盘的接地线。

• 从电源管理板上断开UI电缆(带状电缆)。

4.松开将UI板保持器固定到UI板上的卡扣螺丝。

5.将固定件向上滑动，然后从底座上取下UI板。

以上是飞利浦V60呼吸机怎么将用户界面板从底座分离图解，若想要《Respironics-V60-Ventilator---维修手册-(2019).pdf》，扫描下方二维码添加客服微信获取。
