飞利浦V60呼吸机移除电机控制板

作为临床常用的无创通气设备，飞利浦V60呼吸机的运行稳定性，直接关系到患者通气安全与临床救治质量。此前该机型因电机电源管理板存在工艺缺陷，可能出现无预警停机、风机掉电、报警失效等安全隐患，被多国纳入设备召回整改范围。为彻底规避设备运行风险、符合医疗器械合规运维标准，规范电机控制板移除及整改操作尤为关键。本期推文将结合官方整改规范，详细拆解飞利浦V60呼吸机电机控制板移除全流程、核心要点及安全注意事项，为临床设备运维人员提供标准化操作参考。

飞利浦V60呼吸机电机控制板（MC PCBA）是涡轮电机的核心驱动单元，负责精准控制三相直流无刷电机的转速与电流，稳定输出治疗所需压力与流量。它集成 ADC/DAC 模块，实时采集流量、压力信号并反馈调节，内置电机温度传感器，具备过热、过流、过压保护。板载 EEPROM 存储校准数据与运行时长，双储能电容提升能效，断电后可支撑报警与 LED 至少 2 分钟。作为连接主控、数据采集板与执行部件的枢纽，它保障通气同步性与安全性，是V60稳定运行的关键组件。

电机控制板(MC) PCBA：

按照以下步骤拆卸电机控制板。反向安装。

1.拆下顶壳。

2.如果已安装，请移除电机控制板固定支架。

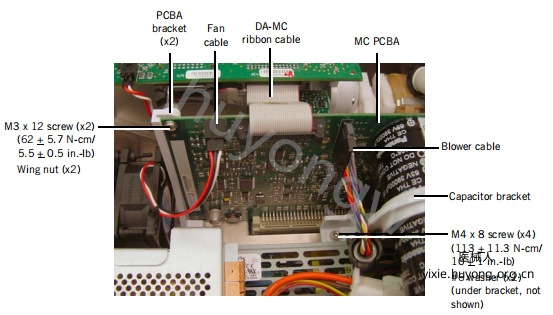

3.拆下将电机控制板固定到板支架上的螺丝和翼形螺母(最后一张图)。

4.松开将电容支架固定到底座的卡扣螺丝。

5.断开电缆:

• 鼓风机电缆

• 风扇电缆

• DA-MC串行总线电缆

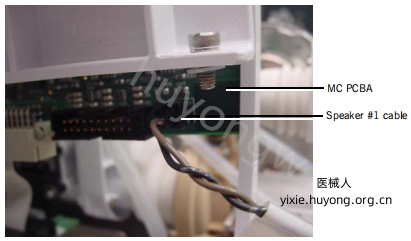

6.轻轻将电机控制板从CPU板上的连接处拉起，然后断开扬声器#1电缆(如下图)。

注意:为避免弯曲连接器引脚，请重新安装电机控制板，然后是板支架。确认电机控制板未超出支架上方。

以上是飞利浦V60呼吸机移除电机控制板图解，若想要《Respironics-V60-Ventilator---维修手册-(2019).pdf》，扫描下方二维码添加客服微信获取。
