飞利浦V60呼吸机移除电机控制板固定支架

作为临床常用的无创通气核心设备，飞利浦V60呼吸机的运行稳定性，直接关系到患者通气安全与临床诊疗秩序。电机控制板作为设备动力调控核心部件，其固定支架的装配状态，是设备长期稳定运行的关键细节。在设备合规维保、故障检修及官方升级整改工作中，电机控制板固定支架的规范移除是核心操作环节。本期推文，带大家精准掌握标准化拆除流程、操作要点与安全注意事项，规范设备维保操作，规避设备故障与临床安全风险。

飞利浦V60呼吸机电机控制板固定支架为设备核心承重与减震构件，采用高强度工程塑料或金属材质，适配V60机型专用安装位。支架呈 L 型或 U 型结构，预留精准定位孔，可同时稳固固定电机与控制板，分散运行振动，避免焊点脱落与部件移位。其具备良好绝缘与散热空间设计，减少电磁干扰，保障电机与控制板信号稳定。支架贴合机身内部空间，安装便捷，便于检修更换，有效延长电机与控制板使用寿命，是V60呼吸机稳定运行的关键机械部件。

电机控制板固定支架：

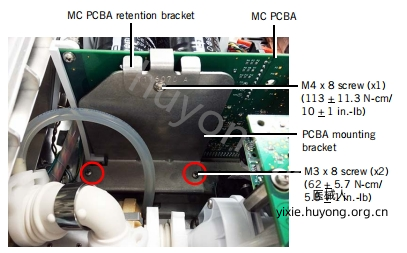

按照以下步骤移除电机控制板固定支架(如下图)。反向安装。

1.拆下顶壳。

2.拆下固定电机控制板支架的螺丝。

3.移除电机控制板固定支架。

4.拆下将板安装支架与底座组件连接的螺丝。

5.移除电机控制板安装支架。

以上是飞利浦V60呼吸机移除电机控制板固定支架图解，若想要《Respironics-V60-Ventilator---维修手册-(2019).pdf》，扫描下方二维码添加客服微信获取。
