飞利浦V60呼吸机移除电源板

医工维修课堂｜飞利浦V60呼吸机电源板移除实操

作为临床常用的无创通气设备，飞利浦V60呼吸机的电源板是整机供电核心，负责将交流电转为 24VDC，保障设备稳定运行。因电源板故障易导致设备停机，甚至影响患者安全，其拆卸更换是医工日常维修的关键技能。今天，我们就带来飞利浦V60呼吸机电源板的标准移除流程，步骤清晰、要点明确，帮你安全高效完成操作，筑牢临床设备安全防线！

飞利浦V60呼吸机电源供应器是设备的动力核心，负责将 100-240V 交流电转为稳定 24V 直流电，为主机运行与内置锂电池充电。具备过流、过压、限流保护，保障设备与患者安全。断电时自动切换电池供电，延续通气约 6 小时，避免治疗中断。同时监控电源状态与电池电量，触发低电量报警，确保临床连续可靠运行。

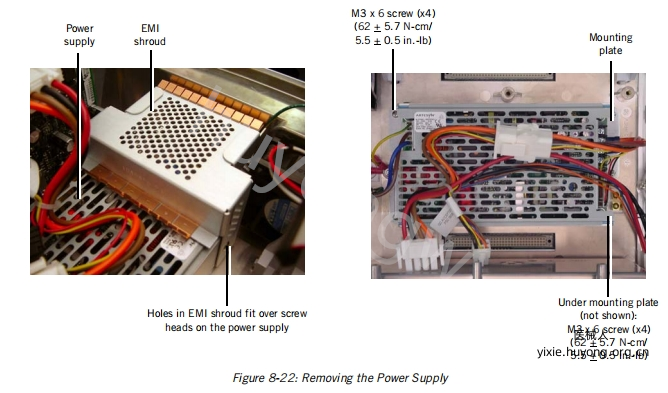

按照以下步骤拆卸电源(图8-22)。反向安装。

注意:请勿从电源终端排上移除任何连接。

1.拆下MC PCBA(第8.11节)和PMPCBA(第8.18节)。

2.使用小螺丝刀轻轻抬起EMI屏蔽罩，将其从电源装置上取下。

3.拆下将安装板固定在底座上的螺丝。(电源模块包含附带的安装板。)

4.断开交流输入电缆和电源线束。

注意:重新安装前请挤压EMI屏蔽罩，确保其紧密贴合在电源上。

以上是飞利浦V60呼吸机移除电源供应器图解，若想要《Respironics-V60-Ventilator---维修手册-(2019).pdf》，扫描下方二维码添加客服微信获取。
