飞利浦V60呼吸机移除CPU板

作为设备的 “核心大脑”，CPU板（主控板）承载着V60呼吸机的运行监测、参数控制及数据交互关键功能，一旦故障易引发黑屏、停机等问题。精准、规范的CPU板拆卸，是故障维修与更换的核心第一步。今天，我们聚焦临床与维保场景，拆解飞利浦V60呼吸机CPU板的安全移除流程，全程遵循原厂规范，兼顾操作安全与设备防护，助力维保人员高效完成核心组件检修工作。

飞利浦V60呼吸机CPU板是设备的核心控制中枢，相当于呼吸机的 “大脑”。它负责统筹整机运行，接收操作指令，处理压力、流量等传感器数据，精准控制呼吸模式、参数输出及氧气混合比例。

CPU板搭载存储芯片，保存系统程序、用户设置及运行日志，确保断电数据不丢失。它实时监测设备状态，触发声光报警，保障通气安全。同时，它管理电源模块、电机控制器及人机界面，提供 USB、以太网等接口，支持数据传输与设备升级。

移除CPU板  :

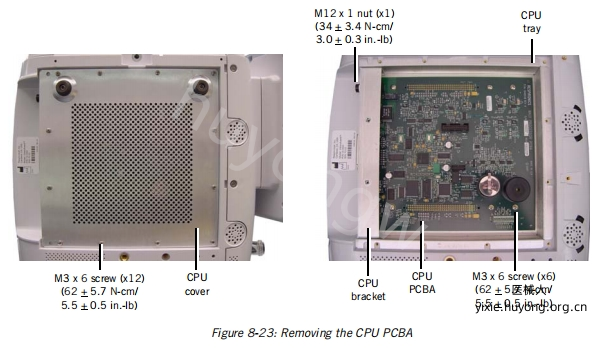

请按照以下步骤移除CPU板(图8-23)。反向安装。

注意:更换CPU板会删除序列号、已安装选项、重要事件日志条目和风扇偏好设置。在移除CPU板之前，请先查看重要事件日志。

注意:在新安装的CPU板上重新安装选项时，请使用Respi-Link。

1.拆下电机控制板和电源管理板。

2.拆下将CPU盖板固定在底座下方的螺丝。

3.拆下将CPU板固定在CPU托盘上的螺丝。

4.拆下将CPU支架固定到CPU板上的螺母。

注意:安装新的CPU板后，需重新编程通风机序列号和通电小时数。
