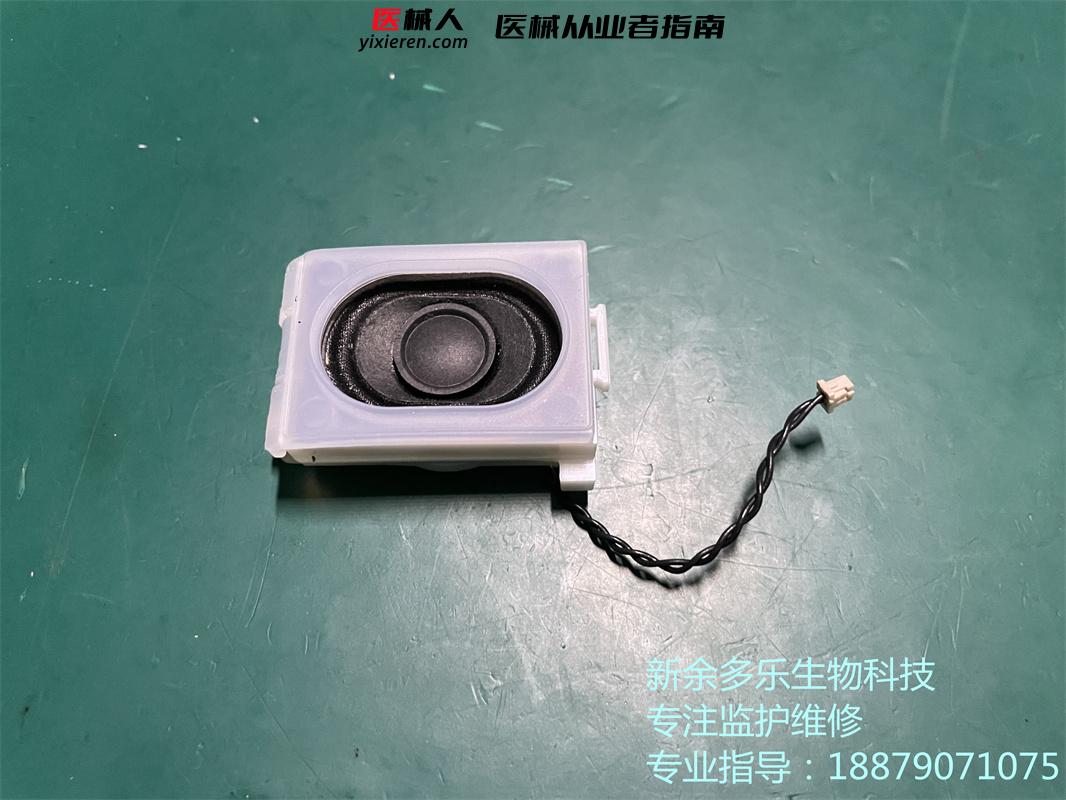

飞利浦X3监护仪喇叭组件S0R4030产品介绍

监护仪喇叭组件S0R4030 S11ZN25 22 16 (4).jpg" alt="飞利浦X3监护仪喇叭组件S0R4030 S11ZN25 22 16 (4).jpg" width="663" height="538" style="width: 663px; height: 538px;"/>

一、组件基础参数

1、硬件标识

物料编号：S0R4030（主组件）、S11ZN25（线缆接口模块）、22/16（阻抗匹配版本）

适配机型：IntelliVue X3系列多参数监护仪

物理尺寸：直径35mm×高度18mm圆柱形结构，含防震硅胶垫圈

2、电气特性

频率响应：300Hz-8kHz（±3dB），优化临床警报音辨识度

输出声压：最大105dB@30cm（符合IEC60601-1-8医疗警报标准）

阻抗匹配：16Ω标准版（S11ZN25-16）与22Ω高兼容版（S11ZN25-22）

二、功能架构

1、核心子系统

音频驱动模块：采用PWM调频技术，支持三级优先级报警（包含心搏骤停、SpO2过低等12种预设音效）

自检电路：每日开机自动执行扬声器阻抗检测（异常时触发EC-17错误代码）

防水设计：IPX4防护等级，可耐受75%酒精擦拭消毒

2、临床交互设计

支持轴向旋转15°调节，适应不同安装位置声场需求

与X3监护仪主机通过MSA-3型四针接口连接，支持热插拔更换（需断电操作）

三、运维管理

1、更换流程

拆卸需使用T8扭矩螺丝刀（紧固力矩0.6N·m）

新组件安装后需运行【Service Mode】→【Audio Test】校准程序

2、故障处理

常见故障：S0R4030组件损坏可能导致报警音失真或无声，需检查接口氧化情况

兼容替代：22Ω版本可临时兼容16Ω系统（但会降低10%音量输出）

四、技术演进

该组件继承自飞利浦MP系列监护仪音频架构，相较前代产品：

功耗降低22%（典型工作电流85mA）

新增高频谐波抑制电路，减少ICU环境下的误触发
