飞利浦除颤仪XL图解之如何更换电池盖和保险丝

想必大家都熟知医疗设备维修涉及严格的安全规范，非专业人员请勿随意拆解，当医疗设备出现故障真的让人头疼，如果飞利浦除颤仪突然出现问题，别着急送修，可能只是简单的问题，我们可以通过一步步的排查，接下来的说明描述了如何拆卸、更换电池盖和主保险丝去延长除颤仪的使用寿命。我们一起动手来看看吧。

更换电池盖

准备

1.取出电池。

2.将浆从固定器上取下并从设备上拔下。

3. 把装置翻过来。将设备倒置，手柄朝向您自己。电池盖位于底面的左侧。。

移除

1. 移除电池盖。

按照图4-3所示拆除7颗螺丝。

提示：螺丝是按尺寸编码的。只拆下T10螺丝。

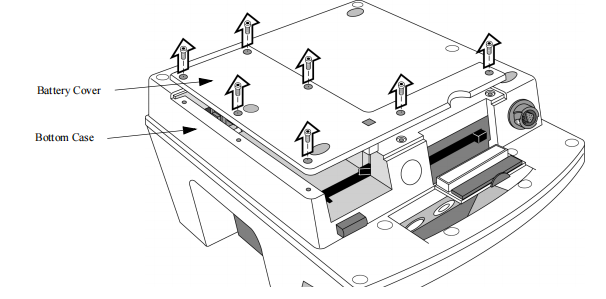

图 4-3 移除电池盖

更换

1.  检查电池 PCA 和电池弹出弹簧。

a.确保电池 PCA 的下边缘卡在机壳的插槽中。

b. 检查电池弹出弹簧是否完全位于其插槽的底部。

C. 检查电池弹出弹簧的方向。正确方向是当弹簧稍微朝向电池 PCA 时，而不是向上倾斜到电池隔间外部。如有需要，可通过在卡槽内旋转来调整弹簧的角度。

2.插入电池以压缩弹簧并定位PCA。

a. 将电池滑入电池隔间。确保电池保持平整，不会向上推出。

b. 当电池卡入到位时，它会将电池 PCA 推入位置并压缩电池弹出弹簧和电池 PCA 弹簧

3.更换电池盖。

a.在保持电池位置不变的情况下，从电池 PCA 一端开始更换电池盖。参见图 4-4。

b.将盖子上的标签插入电池弹簧旁边的匹配插槽中。然后将盖子放下，使盖子上的方柱与机箱上的凹槽匹配。

c.更换所有 7 个螺钉并拧紧。

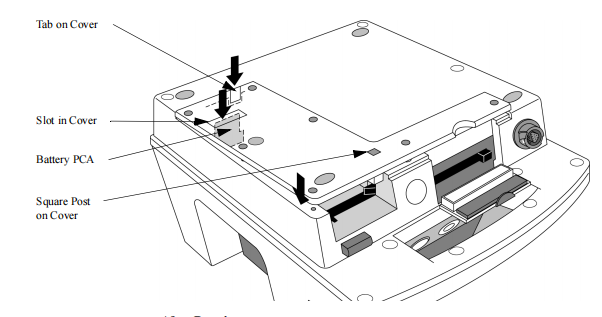

图 4-4 安装电池盖

维修后

按照第2-1页开始的“性能验证和安全测试”中描述的内容进行性能验证测试。

更换主保险丝

主保险丝位于电池 PCA 上，电池 PCA 在电池盖下方。

移除

1. 移除电池盖

参见第 4-11 页的“电池盖”。

2.拔出保险丝。

a. 将电池 PCA 拉出足够远的距离以接触保险丝。

b. 如图4-5所示，从PCA上直拉出保险丝，见第4-13页。

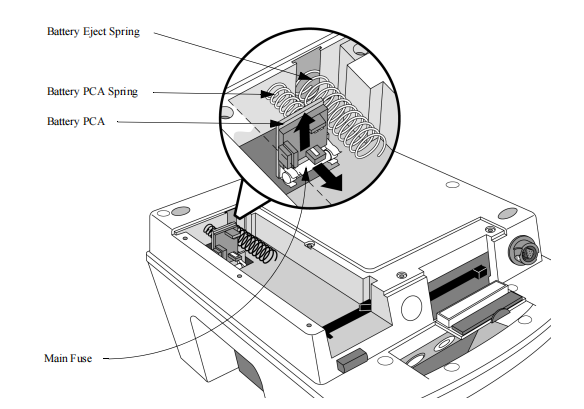

图 4-5 拆除主保险丝

更换

1. 将新保险丝卡入 PCA 上的相应位置。

2. 将电池 PCA 恢复到原来的位置。

将电池 PCA 推回机箱，确保其下边缘对齐。

主件卡扣到底座的插槽中。

3.更换电池盖

参见第4-11页的“电池盖”。

维修后

按照第2-1页开始的“性能验证和安全测试”中描述的内容进行性能验证测试。
