更换除颤仪打印机只需几步，轻松搞定！想必大家都会觉得是不是只有专业人员才能进行飞利浦除颤仪XL打印机部件的拆除和更换呢？大家不用苦恼，不光不需要专业人士的手把手教学，更不需要高难度的技术。只需跟着以下文字和图示步骤就能搞定的，而且，你会惊喜地发现，安装新打印机模块比想象中更简单！

以下步骤详细地描述了如何拆除和更换打印机组件。快跟我一起来看看吧！

准备

1.释放电源电容器。

a.断开交流电源并取出电池。

b.将能量选择开关转到AED开启或者手动开启。

C.至少等待一分钟后再继续。这样可以有足够的时间让电容器放电。

2.打开打印机并取出纸张

a.通过滑动门打开打印机箭头和抬起压纸板和滚轮。

b.拉起塑料标签，将纸张从打印机中取出。

拆除

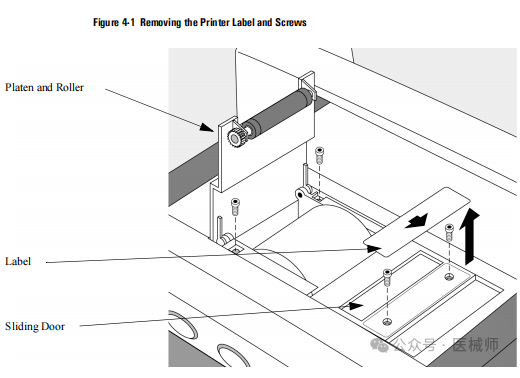

1. 将压纸板下的2个螺钉拧松。松开在打印机组件左端上下边缘可见的(2) T10螺钉。参见图4-1。

2.拆下标签并松开另外2个螺钉。

a.使用多功能刀具，掀起标签的一个角。

b.通过缓慢而均匀地拉起松开的角，将标签撕下。

c.松开标签下的(2)T10 螺钉。

3. 取出打印机部件。

将打印机从打印机桶中直拉出来。参见图4-2。

4.断开带状电缆。

松开连接器卡扣并拔出扁平电缆，如所示。参见图4-2.

提示：如果您正在安装更换的打印机，请现在拆除4个螺钉。 如果您将打印机移动到新的上壳组件，保持螺钉不动可以节省工作量。

更换

1.更换4颗螺丝。

a.打开纸张门。

b. 将4颗螺丝放回打印机的相应孔中。 用镊子或尖鼻钳更换滑动门下的2颗螺丝。

2.重新连接带状电缆。

a. 对齐色带连接器并将其直接推入打印机上的连接器。

b. 将连接器两端的两个卡扣扣上。

3. 将打印机直降至仪器内。

4.拧紧4颗螺钉。

5.更换标签。

a.通过用手指擦拭干燥的表面并“卷起” 粘合剂残留物来去除任何粘合剂残留物。直接用溶剂是不行的, 用工具刮除也是不行的。

b.用异丙醇清洁表面。让其干燥。

c. 将新标签的背衬撕下。避免触碰标签粘合剂。

d.将标签的一边与滑动门上的凹槽对齐，然后将标签放至适当位置。

e.用力按压标签的整个表面，尤其是边缘，以确保其粘附在门上。
