卓尔M系列除颤仪拆卸系统互连板图解
在卓尔M系列除颤仪中,系统互联板宛如复杂神经网络中的关键枢纽,发挥着不可或缺的作用。它构建起设备内部各核心组件间的信息高速通道,协调着除颤、监护、数据传输等多项重要功能的顺畅运作。
系统互联板上密布着精密的电路线路,这些线路如同细密的脉络,将来自主板、高压模块、显示屏、操作面板以及各类传感器的信号有条不紊地整合与分发。例如,当电极片采集到患者的心电信号后,会先传输至系统互联板,在这里信号被初步处理与甄别,随后精准无误地导向主板,以供高性能微处理器进行深度分析,判断患者心律,进而为除颤决策提供依据。同时,主板发出的控制指令,诸如除颤能量的设定、充电与放电的操作等,也需借助系统互联板中转,传递至高压模块,实现除颤能量的精确控制。
当系统互联板出现故障时,会给除颤仪的正常使用带来诸多问题。电路短路或断路可能致使信号传输中断,造成显示屏上部分数据缺失或异常,影响医护人员对患者病情的判断;连接端口损坏则可能导致设备无法与外部设备正常通信,无法打印报告或进行数据备份;而如果板上的芯片出现故障,更可能引发设备功能紊乱,严重时甚至使除颤仪无法正常工作。以下为您详细介绍如何拆卸系统互联板。
所需工具
2号十字螺丝刀
操作准备
拆卸前壳组件。
拆卸上壳组件。
拆卸系统板。
拆卸电池互连板。
拆卸高压充电器模块。
拆卸透明塑料打印头隔离件。
拆卸电机电缆、打印头电缆和纸张传感器电缆。
重新安装系统互连板的步骤:
安装层压电缆和固定件。
确保带密封垫的PCMCIA插槽位于板的右后方,且安装到位。
安装两颗螺丝。
重新连接所有电缆,并按相反步骤操作。

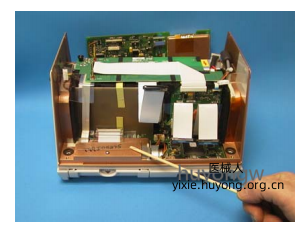

第 1 步:拆卸透明塑料打印头隔离件。

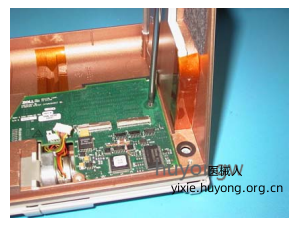

第 2 步:从系统互连板两侧各拆卸两颗螺丝。
第 3 步:断开所有电缆,将系统互连板从设备中取出。
以上是卓尔M系列除颤仪拆卸系统互连板图解,若想要《Zoll-M-Series-Defibrillator---Service-manual维修手册》,点赞 、推荐、留言888,客服会主动联系您。
