卓尔M系列除颤仪拆卸高压模块组件图解

卓尔M系列除颤仪的高压模块组件，作为设备核心部件，在心脏急救过程中起着关键作用，其性能与可靠性直接影响除颤治疗的效果和患者的生命安全。

从结构来看，高压模块组件集成了多种精密电子元件。内部包含高压生成电路，能够将低压电源转换为高电压，以满足除颤时瞬间释放强大电能的需求；储能电容则负责储存除颤所需的能量，其性能决定了除颤能量的稳定性和有效性；此外，组件还配备了精密的电压控制和监测电路，可实时监控电压状态，确保输出电压的准确性和安全性。

在功能方面，该组件的首要任务是为除颤治疗提供能量。当检测到患者出现心室颤动等需要除颤的心律失常状况时，高压模块组件迅速启动，在短时间内完成储能电容的充电，并根据预设的除颤能量值，精准控制释放高压电脉冲。这一过程对能量释放的时间和强度控制要求极高，卓尔M系列除颤仪的高压模块组件凭借先进的技术，能够确保电脉冲准确作用于患者心脏，有效终止异常心律。

在安全设计上，高压模块组件采用了多重防护措施。一方面，具备完善的绝缘设计，防止操作人员意外触电；另一方面，设有过压、过流保护机制，一旦检测到电压或电流异常，会立即启动保护程序，避免组件损坏，同时保障患者和医护人员的安全。卓尔M系列除颤仪的高压模块组件凭借其精密的结构设计、强大且精准的功能以及可靠的安全防护，为心脏急救提供了坚实保障，是挽救患者生命的重要技术支撑。下面我们一起来看看如何拆卸高压模块组件吧

所需工具

#2号十字螺丝刀

雕刻刀

警告！本设备可能带有致命电压。您必须在除颤器充电周期内通过更改能量选择来使高压电容器完全放电。关闭设备电源，等待三分钟后再进行拆卸。

请勿短接电容器的端子。请参阅第 8 章第 2 步。

准备工作

拆卸前面板组件。

拆卸上壳体组件。

拆卸系统板。

拆卸电池互连板。

拆卸高压 / 充电器组件。

若要重新安装高压模块组件，请反向执行上述步骤。

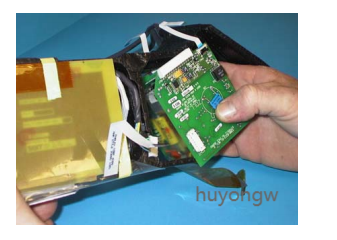

步骤 1：从高压模块上拔下信号电缆。

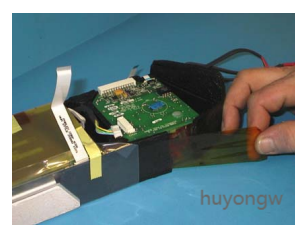

步骤 2：揭下高压模块周围泡沫底部的聚酰亚胺胶带。

步骤 3：将高压模块从泡沫中分离出来。

以上是卓尔M系列除颤仪拆卸高压模块组件图解，若想要《Zoll-M-Series-Defibrillator---Service-manual维修手册》，可以扫以下二维码进行添加。
