卓尔M系列除颤仪拆卸高压充电组件图解

在医疗急救领域，卓尔M系列除颤仪凭借其卓越性能发挥着关键作用，而其中的高压充电组件更是整个设备的核心所在，直接关乎除颤治疗的成效与安全性。

从构造层面来看，该组件包含电压变换器、储能电容、高压继电器等关键部件。电压变换器肩负着将直流低压转化为脉冲高压的重任，经高压整流后向储能电容充电，让电容储存一定的能量。在除颤治疗时，高压继电器动作，切断充电电路的同时，将储能电容、电感及人体串联接通，构建成 RLC 串联谐振衰减振荡电路，通过释放高压电脉冲刺激心肌，实现终止纤颤的目标。

在充电环节，卓尔M系列除颤仪展现出了出色的性能。选好能量档位后，按下充电按钮，高压电容便开始充电，达到预定值后，会以声光形式进行指示。充电到最大能量的时间有着严格把控，如在特定条件下，≤7 秒即可完成充电 ，快速的充电速度能够在紧急救治中为患者争取宝贵时间。下面我们一起来看看如何拆卸高压充电组件吧。

所需工具

#2号十字螺丝刀

橙色撬棍

小型尖嘴钳

准备工作

拆卸前壳组件。

拆卸上壳组件。

拆卸主板。

拆卸电池互连板。

若要重新安装高压充电组件，请反向操作这些步骤。

警告！本设备可能含有致命电压。在从设备中拆卸高压电容器之前，必须将其完全放电。请勿短接电容器的终端。请参阅第 8 章第 2 步。

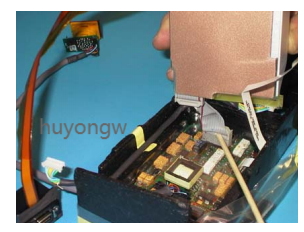

步骤 1：将高压充电组件向上抬起并向设备后部旋转，将其从主壳体中取出。

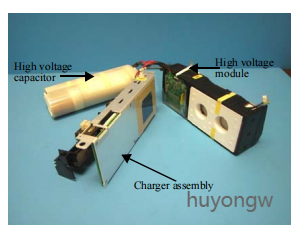

步骤 2：将该组件放在桌面上。将高压模块与充电器组件拉开。这三个部件统称为 “模块组”。

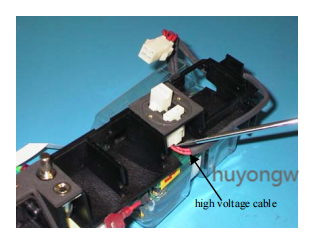

步骤 3：按下高压电缆上的杠杆，将其从安装面板上取下。剪断固定在安装支架上、用于固定电缆的扎带。

步骤 4：（仅限血氧设备）要从隔离电源上拆下血氧模块，请撕下迈拉（Mylar®）胶带。EtCO2 （潮气末二氧化碳）模块和电源在同一位置，为一个整体组件。

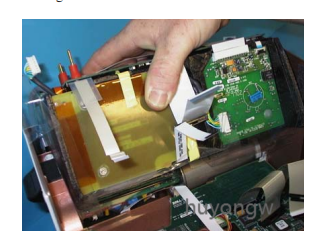

步骤 5：将血氧模块从泡沫中垂直向上提起，并从隔离电源上断开带状电缆。

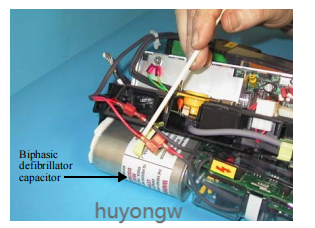

步骤 6：（仅适用于双相设备）从后面板连接器上断开双相除颤器电容器。

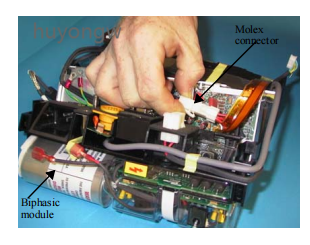

步骤 7：（仅适用于双相设备）从双相模块上断开莫仕（Molex）连接器。

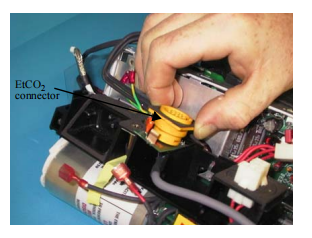

步骤 8：（仅适用于二氧化碳分压监测设备）轻轻将 EtCO₂连接器从后面板提起，将其取下。若要拆卸 EtCO₂和隔离电源，请参考步骤 5。
