卓尔M系列除颤仪拆卸电池互连板组件图解

在卓尔M系列除颤仪的精密结构中，电池互连板组件是维系设备电力系统稳定运行的核心枢纽，其连接着电池与各关键功能模块，负责电能的高效传输与分配，直接影响设备在急救场景中的可靠性。为确保该组件的维护、检修或更换工作精准无误，需严格遵循规范的拆卸流程，以下将详细说明电池互连板组件的拆卸准备与操作要点。

电池互连板组件的拆卸工作需在确保设备断电的前提下进行，以保障操作安全。在开始拆卸前，需充分认识到该组件与电池、高压模块、系统板等关键部件存在紧密的电气连接，任何不当操作都可能导致部件损坏或影响设备后续性能。因此，操作人员需熟悉设备内部结构，明确各连接点的位置与特性，避免因误操作造成不必要的损失。

明确电池互连板的位置是拆卸工作的首要步骤，操作人员需通过设备结构图或实物观察，准确识别该组件在设备内部的安装位置，了解其周边连接的部件（如高压模块、10 针层压电缆等），为后续的拆卸操作奠定基础。只有在充分准备、明确操作要点的前提下，才能确保电池互连板组件的拆卸工作安全、高效地完成，为后续的维护或更换工作创造良好条件。

以下为您详细介绍如何拆卸电池互联板组件。

所需工具

・橙木棒

操作准备

拆卸前面板组件。

拆卸上壳组件。

拆卸系统板电池电缆。

若要重新安装电池互连板，请按相反步骤操作。

注意：在第4步中，拆卸和重新安装时，请务必小心地从充电器组件上取下电缆。

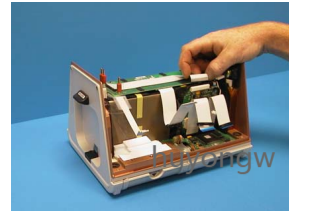

第 1 步：确认电池互连板的位置。

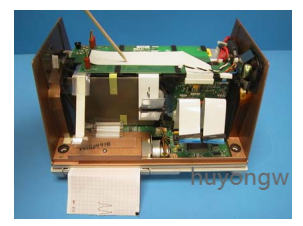

第 2 步：垂直向上提起宽幅层压电缆，将其从高压模块连接器上取下。

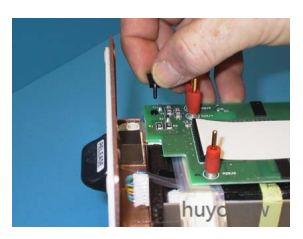

第 3 步：取下推针和小型插入轴环。

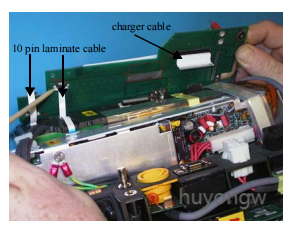

第 4 步：将设备翻转，使其背面朝向自己。将电池互连板向上朝设备前方转动。握住该板使其保持垂直状态，同时抬起连接器锁扣，将10针层压电缆从连接器上取下。
