卓尔M系列除颤仪拆卸主板图解

在卓尔 M 系列除颤仪中，主板堪称核心中的核心，宛如精密仪器的 “大脑”，统筹协调着设备的各项关键功能。主板上集成了一系列高精密芯片与复杂电路。高性能微处理器作为核心运算单元，可在极短时间内对心电信号展开海量运算与精准分析，快速识别患者心律，为除颤决策提供科学依据 。

同时，高精度的模数转换芯片，负责将来自电极片的模拟心电信号，精准无误地转化为数字信号，保障数据传输的准确性与稳定性。主板还通过精密电路与除颤板紧密相连，严格控制除颤能量的充放过程，确保在关键时刻能释放出精准、有效的除颤电流。并且，主板与设备的显示屏、操作按键等部件协同工作，实现人机交互，医护人员通过操作面板下达指令，主板快速响应，将相关信息实时反馈在显示屏上。

当主板出现故障时，会对除颤仪的正常运行造成严重影响。比如，若主板上的电路出现断路或短路问题，可能致使设备无法开机，或是在运行过程中突然死机；若微处理器出现故障，可能导致心律分析错误，给出错误的除颤建议，延误患者救治时机。以下为您详细介绍如何拆卸主板进行更换。

要重新安装主板，请按相反的顺序进行操作。

所需工具

・1 号和 2 号十字螺丝刀

・接地垫

・接地腕带

・尖嘴钳

・橙木棒

警告！警告!你可能会损坏设备的硬件。在处理设备上的任何印刷电路板之前，必须使用ESD接地。

安装

在开始此过程之前，请确保您已接地。

1.了解或复习1.0移除ZIF卡扣的步骤。

2. 拆下前壳组件。

3. 拆下上壳组件。

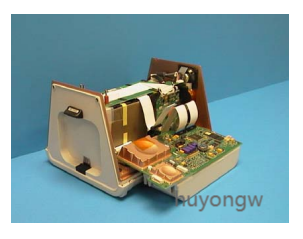

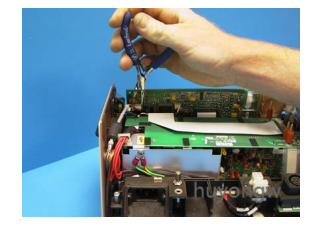

步骤 1:用尖嘴钳取下主板背面的左右多线电缆。为避免损坏电缆，请勿拉扯导线。用一只手牢牢按住主板，切勿让其向前倾倒，以防设备导线承受过大张力。

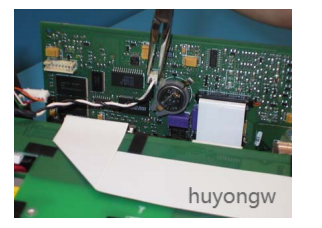

步骤2:移除两线扬声器电缆(如果适用)。

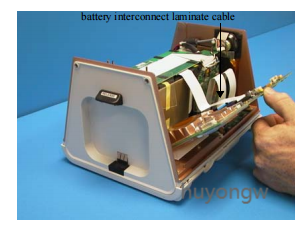

步骤 3:用一只手降下主板，并从主板的中心处移除电池互连层压电缆。(参见1.移除ZIF固定器)

步骤4:轻轻将主板向前滚动，并将其放在电池上。

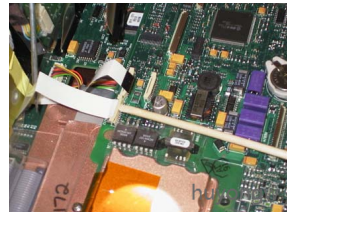

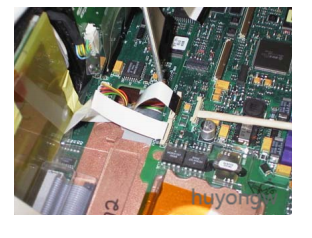

步骤5:移除ZIF固定器。(参见1.移除ZIF固定器）

步骤6:仅适用于双相波 M 系列设备：向上抬起滑动锁定片，取下 20 针电源电缆。

步骤7:对于仅配备血氧饱和度（SpO₂）和 / 或血氧饱和度联合呼气末二氧化碳（SpO₂ with EtCO₂）的 M 系列设备：向上抬起滑动锁定片，取下 20 针电源电缆。
