卓尔M系列除颤仪拆卸显示屏图解

作为卓尔 M 系列除颤仪人机交互的核心窗口，显示屏以其清晰的可视化呈现和人性化设计，在急救场景中为医护人员提供关键信息支持，直接影响操作效率与急救质量。

在显示内容布局上，屏幕采用分区设计，核心信息一目了然。顶部区域固定显示设备状态参数，包括剩余电量、充电进度、当前时间及运行模式（AED 自动模式 / 手动模式）。中间主区域实时刷新患者生命体征数据，如心电波形、心率数值（红色加粗显示，异常时闪烁报警）、除颤能量值（放电后自动记录并标注）。底部区域则显示操作指引，如 “按下橙色按钮充电”“确保电极片贴合” 等图文提示，即使是经验不足的使用者，也能按提示完成关键操作。

交互功能上，显示屏与设备按键、传感器形成联动闭环。当电极片接触不良时，屏幕会弹出红色警示框并伴随蜂鸣声，同时放大显示接触状态图标；充电完成后，屏幕边缘会亮起绿色闪烁边框，配合语音提示 “充电完成，按下放电按钮”。对于同步复律等复杂操作，屏幕会自动标注 R 波触发点，并用黄色线条高亮显示最佳放电时机，帮助医护人员精准把控操作节奏。

防护性能上，屏幕与前壳采用一体化密封设计，达到 IP54 防尘防水等级，可抵御急救中常见的液体泼溅（如消毒液、汗液）和粉尘污染。屏幕边缘的缓冲硅胶垫能吸收轻微碰撞冲击力，降低跌落或挤压导致的碎裂风险。日常维护时，可用 75% 酒精湿巾直接擦拭屏幕，无需担心液体渗入内部电路，兼顾清洁便捷性与设备安全性。

卓尔 M 系列除颤仪显示屏通过 “信息精准呈现 - 操作实时引导 - 数据全程记录” 的设计逻辑，将复杂的急救流程转化为直观的视觉交互，既提升了设备的易用性，也为急救成功率提供了技术保障，成为连接医护人员与患者生命信号的关键纽带。对于卓尔M系列除颤仪显示屏的拆卸以下图解一目了然。

所需工具

2号菲利普斯螺丝刀

精密刀

3M铜胶带

重新安装显示器

反向执行步骤1到3。

步骤1:从外显示屏屏蔽罩上移除接地铜带。

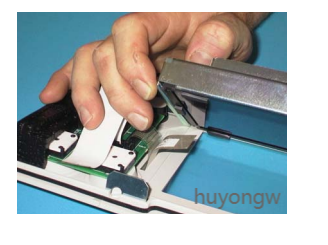

步骤2:通过将显示屏向上旋转，从显示面板组件的下部移除视频显示组件。

步骤3:拆卸视频显示组件。

以上是卓尔M系列除颤仪拆卸显示屏图解，若想要《Zoll-M-Series-Defibrillator---Service-manual维修手册》，可以扫以下二维码进行添加。
