日本光电ECG-9130心电图机移除主板

维修实操课堂开课！日常检修日本光电ECG-9130心电图机，遇到不开机、波形紊乱、导联识别失灵、打印无响应等疑难故障，大多根源都在核心主控主板。拆卸主板是排查、检修、更换配件的关键第一步，操作需规范轻拆，保护板上路易、隔离电路与精密芯片。今天拆解移除主板完整流程，同时带大家吃透这块整机核心电路板，理清它承载的全部核心功能。

移除主板：

注意：本地语言文本被存储在主板上的闪存存储器中。当更换主板时，本地语言文本将无法使用;仅能使用英文文本。若要在ECG更换主板后使用其支持您自身语言的功能，则必须将本地语言文件重新加载至ECG。请参阅YZ-012H6翻译器支持工具的操作员手册。

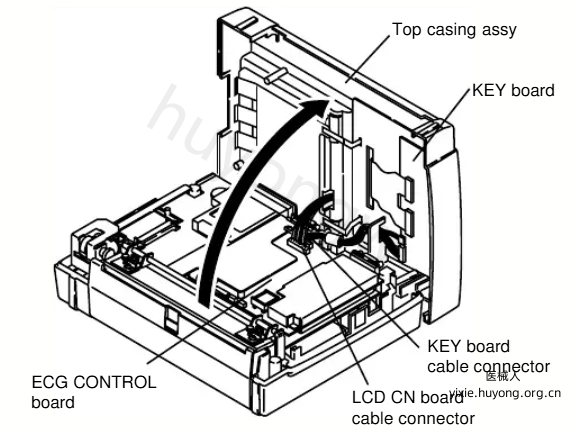

1.按照“分离前后壳组件”部分所述。

2.拆下九颗带弹簧垫圈的M3盘头螺丝和一颗带弹簧垫圈的M1盘头螺丝。

3.拆下垫片螺栓 (L10)。

4.断开主板上的以下五个连接器。

• 马达齿轮电缆连接线

• 电源板电缆连接线

• 电池电缆连接线

• 喇叭电缆连接线

• 打印头电缆连接线

5.将主板从电源板上取下。
