飞利浦V60呼吸机移除数据采集板

无创呼吸机维修疑难报错，多半绕不开数据采集板。飞利浦V60作为临床无创主力机型，频繁弹出数据采集异常、自检失败、气流监测失灵，根源大多是 DA 采集板接触、老化或水汽腐蚀。很多同行拆机时容易硬撬排线、弯折板体，直接造成二次损坏。今天完整拆解 V60，手把手梳理安全移除数据采集板全流程，规避静电、排线、密封垫圈三大常见踩坑点，维修实操一次看懂。

数据采集板是V60气路监测核心采集单元，负责汇总整机各类传感器原始信号。实时采集气道压力、气流、氧浓度、环境气压、漏气量等模拟信号，完成模数转换与滤波校准，消除气流波动、管路漏气带来的数据误差。采集后的标准化数据传输至主控板，供机器计算潮气量、呼吸频率、氧浓度等监护参数，同时生成流量、压力波形供屏幕显示。板载存储记录传感器校准参数，开机自检时校验传感器状态，一旦采集信号异常，即刻上传故障信号触发设备报警。该板是人机同步、通气精准控制的基础，若出现接触不良或损坏，会直接报采集故障，造成参数显示失真、通气模式异常，无法正常开展无创通气治疗。

数据采集板组件：

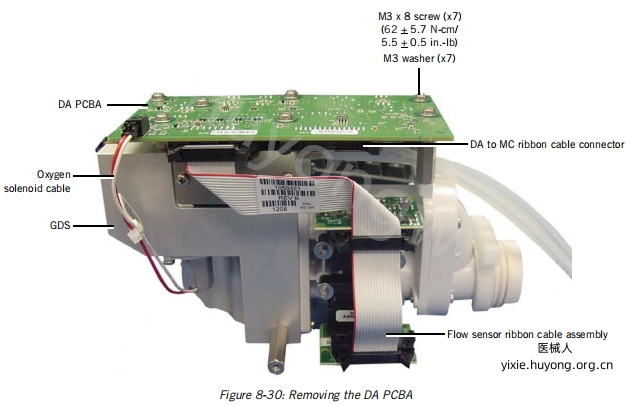

按照以下步骤移除数据采集板(图8-30)。反向安装。

1.拆除GDS。

2.断开这些电缆与数据采集板的连接:

• 氧气电磁阀电缆

• 流量传感器带状电缆组件

3.拆下将数据采集板固定在歧管上的螺丝和垫圈。

4.拆下数据采集板。

在安装数据采集板时:

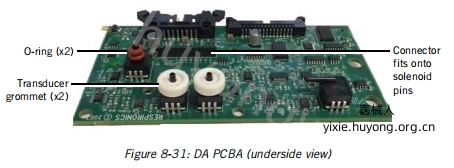

确保将传感器垫圈和O型圈按图示安装(图8-31)。

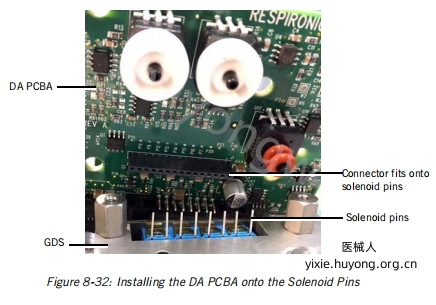

小心地将数据采集板安装到电磁阀引脚上，不要弯曲板或弯折引脚(图8-32)。

以上是飞利浦V60呼吸机移除数据采集板图解，若想要《Respironics-V60-Ventilator---维修手册-(2019).pdf》，扫描下方二维码添加客服微信获取。
