日本光电ECG-9110K心电图机移除电源板

在临床设备日常维保与故障维修中，日本光电ECG-9110K心电图机是基层医疗机构高频使用的经典机型，而电源板故障是设备无法开机、充电异常、间断停机的核心常见问题。电源板作为设备的动力核心，拆卸操作专业性强、容错率低，违规操作极易造成线路烧毁、主板损坏等二次故障。今天就为大家带来ECG-9110K心电图机电源板标准化移除完整流程，规范操作步骤、规避维修风险，助力医护设备维修人员高效完成设备检修工作。

作为整机供电核心部件，电源板承担市电转换、稳压分流与电池管控三大核心作用。它将 100-240V 交流电转换成多路稳定低压直流电，分别供给主控信号采集模块、打印机构、显示屏与按键电路，保障心电信号采集不受电压波动干扰。内置充电控制线路，自动为设备内置电池充放电，实现市电、电池供电自动切换，满足床边出诊、无电网环境使用需求。同时集成过流、过压、过热保护电路，过滤电网杂波，防止电压异常损坏主板，解决设备不开机、无法充电、打印失灵、波形紊乱等供电故障，是心电图机持续稳定工作不可或缺的基础组件。

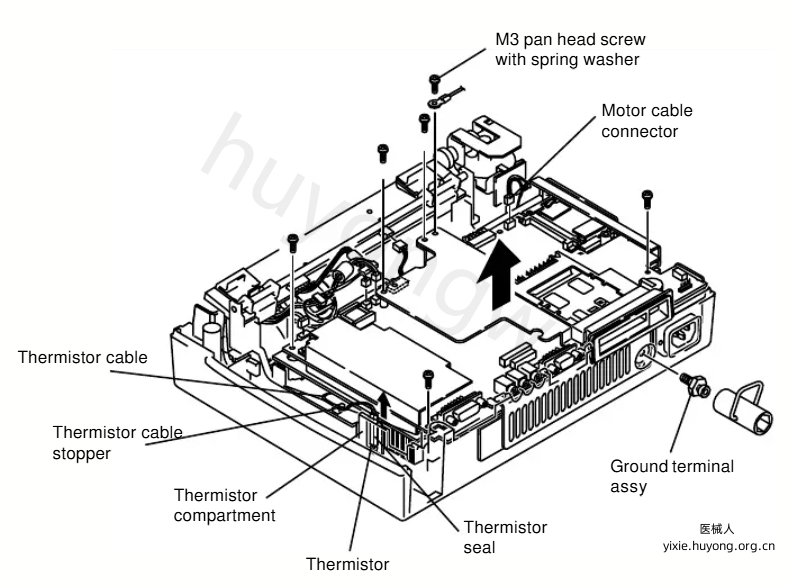

拆卸电源单元和电源板：

1.分离前后壳组件。

2.移除主板板。

3.拆卸接地端子组件。

4.拆下固定电源单元与底壳的五个M3平头螺丝，这些螺丝配有弹簧垫圈。

5.从热敏电阻电缆止挡处取下热敏电阻电缆，并拉出热敏电阻隔间。

6.沿箭头方向从底壳上抬起电源单元。

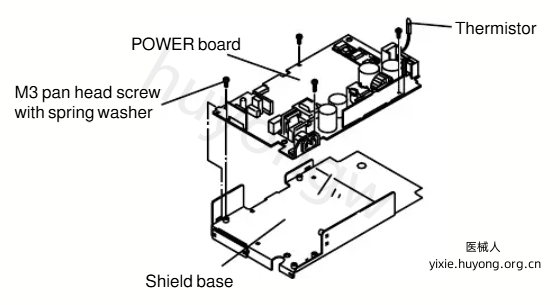

7.拆下五个带弹簧垫圈的M3盘头螺丝，将电源板与其屏蔽底座分离。

以上是日本光电ECG-9110K心电图机移除电源板图解，若想要《Nihon-Kohden-TEC-9110-9130-ECG-Monitor-Service-manual-pdf》，扫描下方二维码添加客服微信获取。
