日本光电ECG-9130心电图机分离前后壳组件

作为临床体检、科室常规诊断的主流设备，日本光电ECG-9130心电图机凭借稳定的信号采集、清晰的波形输出，广泛应用于各级医疗机构。长期高频使用下，设备积灰、接口老化、内部零件故障等问题频发，而前后壳组件分离，是设备清洁、内部检修、故障排查与配件更换的基础核心步骤。很多运维人员实操时易出现卡扣断裂、外壳错位、线路拉扯受损等问题。今天，我们针对性拆解ECG-9130机身前后壳分离完整流程，精准规避拆机误区，规范操作细节，帮医疗设备从业者高效完成基础运维工作。

ECG-9130原装前后壳采用医疗级阻燃 ABS 材质，哑光抑菌表层，耐受医用酒精反复擦拭，适配门诊、病房高频消杀场景。前壳精准预留显示屏、按键、导联接口与打印仓位，卡扣加螺丝双重锁紧，圆弧边角防磕碰，完整承载操作交互面板。后壳集成散热格栅、电源、通讯接口开孔，内设密封胶条，防尘防溅液，内部卡位固定主板、电池与打印模组，兼顾散热与电磁防护。整套壳体原装模具一体成型，尺寸严丝合缝，拆装便捷，更换后可恢复整机防护、减震与外观完整性，有效保护心电采集、打印核心组件，是设备维修更换、修复外壳开裂、老化、磕碰破损的标准配套组件，适配全院便携心电设备长期稳定使用。

分离前后壳组件：

1.关闭设备，拔掉交流电源线，并取出可充电电池。

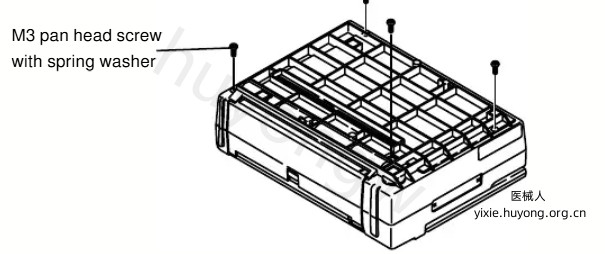

2.从心电图机底部拆下四个带弹簧垫圈的M3平头螺丝。

注意：打开顶盖组件时，请确保不要让顶盖组件掉落。否则，连接以下电路板的两根电缆及其接头可能会损坏。

显示板和主板

按键板和主板

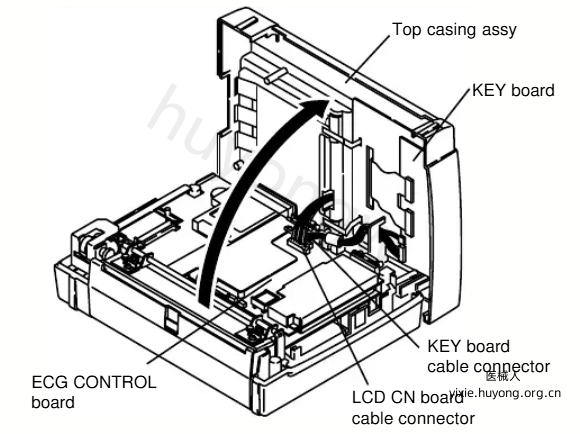

3.按照下方箭头所示方向打开顶壳组件。注意不要拉扯顶壳与底壳之间的电缆。

4.断开显示板电缆连接器和按键板电缆连接器与主板的连接。

以上是日本光电ECG-9130P心电图机分离前后壳组件图解，若想要《Nihon-Kohden-TEC-9110-9130-ECG-Monitor-Service-manual-pdf》，扫描下方二维码添加客服微信获取。
