日本光电ECG-9110K心电图机移除打印头

心电图机作为临床心电检查的核心设备，打印头是保障心电波形清晰输出、报告精准留存的关键核心部件。日本光电ECG-9110K凭借稳定的性能，广泛应用于各级医疗机构日常诊疗工作，但长期使用后，打印头易沾染灰尘、药液残留，出现打印缺线、模糊、断印等故障，直接影响心电报告出具与临床诊断。针对设备日常维保、故障检修、清洁更换需求，今天为大家带来日本光电ECG-9110K心电图机打印头规范移除实操教程，全程标准化操作，规避拆机误区，助力医护设备高效运维。

该打印头是整机打印模块核心热敏部件，负责将设备采集的12导联心电数字信号转化为纸质波形报告。内部布满高密度微型加热电阻，主板传输心电数据后，电路精准控制对应点位瞬时发热，使专用心电热敏纸涂层受热显色，连续打印完整波形、心率数值、导联标识等诊断信息。

它具备医疗级打印精度，可还原早搏、细微ST段变化等微弱心电波动，波形边缘清晰无毛刺，适配设备各档位走纸速度，保障诊断图纸规范可读。无需墨水色带，依靠热成像完成输出，适配门诊、急诊快速出图需求。打印头发热点阵老化、磨损会出现断波、白条、字迹淡等故障，直接影响心电图判读，是设备稳定出具临床报告的关键配件。

仅移除打印头：

1.分离前后壳组件。

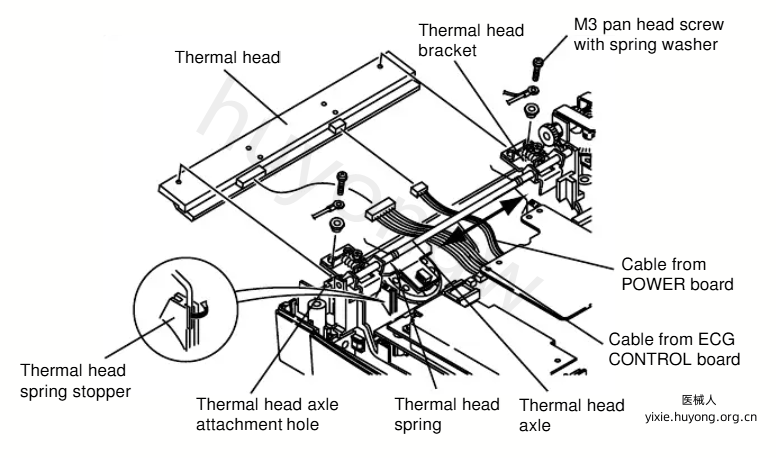

2.使用平头螺丝刀从每个热头弹簧止动器中撬出两个热头弹簧，如下方扩展图所示。

3.拆下两个带弹簧垫圈的盘头螺丝，这些螺丝用于将热头固定到热头支架上。

4.断开电源板和主板上的两根电缆。

5.拉出打印头。

以上是日本光电ECG-9110K心电图机移除打印头图解，若想要《Nihon-Kohden-TEC-9110-9130-ECG-Monitor-Service-manual-pdf》，扫描下方二维码添加客服微信获取。
