日本光电ECG-9132K心电图机拆卸马达齿轮组件

在临床心电设备日常运维中，日本光电ECG-9132K作为科室常用经典机型，高频出现走纸卡顿、速度不均、运行异响、空转不走纸等故障。这类问题九成以上并非主板电路故障，而是核心传动部件——马达齿轮组件长期磨损、异物卡滞、齿轮啮合偏移导致的设备异常。作为心电图机走纸系统的核心动力结构，马达齿轮组件精度极高，拆装容错率低，盲目拆机极易造成齿轮崩齿、马达轴变形、配件二次损坏。今天就给大家带来ECG-9132K马达齿轮组件标准化拆卸实操教程，精准拆解故障根源，规范拆机步骤，帮助医工同仁高效解决设备走纸故障，降低维修成本，快速恢复设备正常临床使用。

该组件是设备热敏走纸系统核心动力传动部件，集成步进马达与多级精密减速齿轮组，承担心电波形打印的动力传输任务。马达输出高速转动，齿轮组通过啮合减速放大扭矩，将高速低扭力转化为胶辊所需低速平稳动力，精准匹配 25mm/s、50mm/s 标准走纸速度。精密齿轮间隙极小，传动无卡顿、打滑，保障走纸匀速无偏移，避免心电波形拉伸、错位，确保诊断波形数据精准可靠。齿轮采用耐磨医用材质，运行低噪低振，适配诊室安静诊疗环境。同时缓冲启停冲击，分担走纸负载，保护马达不被过载损坏，出现齿轮磨损、崩齿会直接引发不走纸、速度不稳、波形失真故障，是保障心电图打印质量与设备稳定运行的关键机械总成。

拆卸电机组件：

注意：当电机组件被更换时，需要调整电机组件的位置。请参阅第7节中的“调整电机齿轮与压板轴组件齿轮之间的回程间隙”

1.按照“拆卸顶壳”部分所述，移除顶壳。

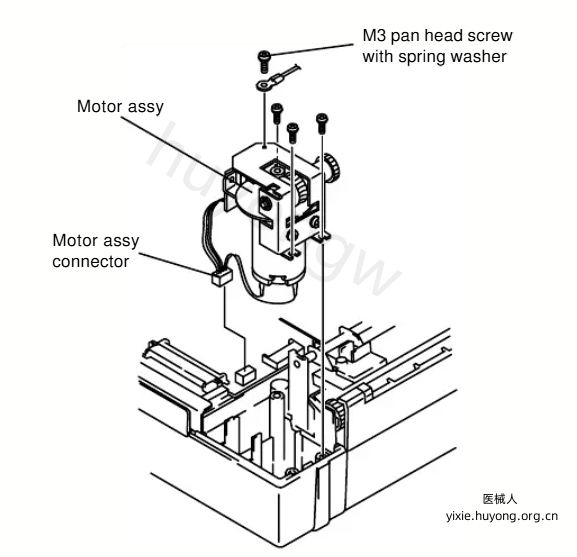

2.拆下固定电机组件与底壳的三个带弹簧垫圈的M3盘头螺丝

3.断开电机组件连接器与ECG控制板的连接。

4.从底壳上抬起电机组件。
