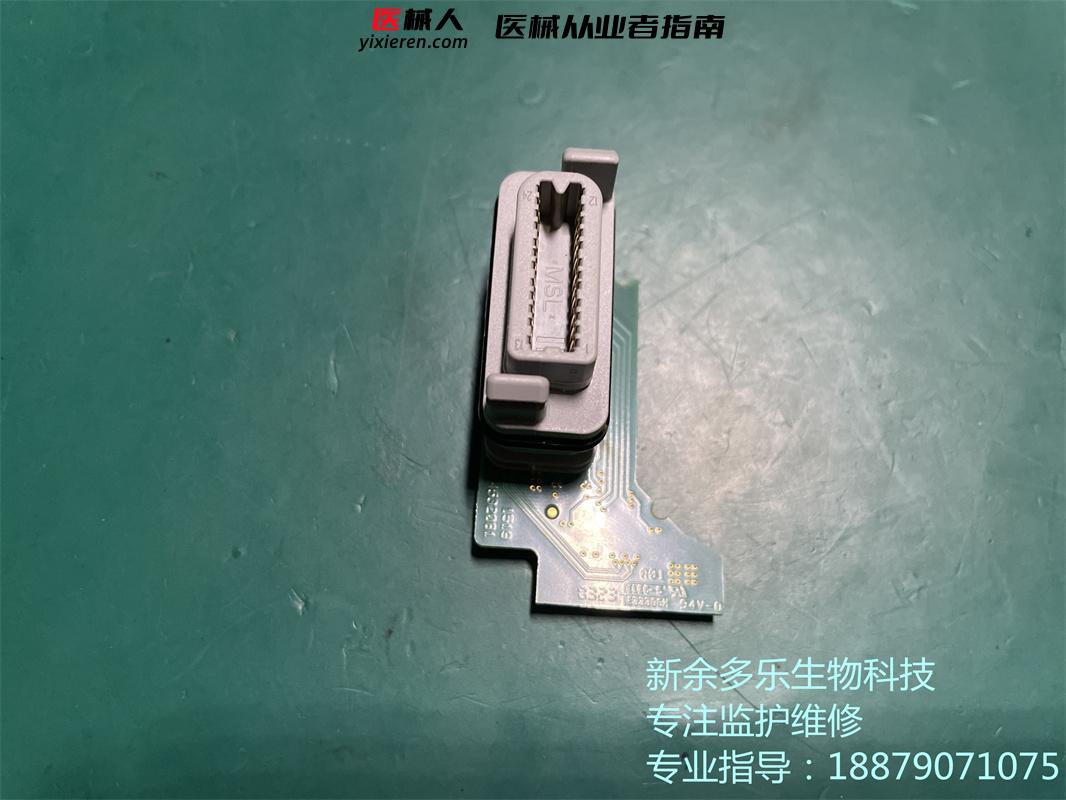

飞利浦X3监护仪MSL接口板453564532071产品介绍

一、产品定位

该MSL（Modular Serial Link）接口板是IntelliVue X3监护仪的专用通信组件，负责主机与M3001A多功能测量模块、M1116B记录模块等扩展单元的数据交互。其设计符合EN60601-1医疗电气安全标准，支持12V/24V双电压输入模式。

二、核心功能架构

1、电气系统设计

采用TPS5430降压转换器实现48V→12V DC/DC转换

集成ADM2587E隔离收发器保障信号完整性

过载保护能力达3A@60秒

2、通信协议支持

兼容HL7医疗数据标准

传输速率115200bps（误差±2%）

支持RS-422差分信号传输‘

3、机械结构特性

6层PCB板（厚度1.6mm±0.2mm）

镀金触点（镀层厚度≥1.2μm）

防呆式32Pin双排插槽

三、技术参数明细

项目规格测试标准工作电压10-50VDCIEC 60601-1工作电流≤800mA25℃环境温度通信延迟<5ms满负载状态绝缘电阻≥100MΩ@500VDCGB/T 14710

四、临床应用配置

1、典型连接方案

与M3014A服务器配合实现中央监护

通过M1020B血氧模块扩展SpO2监测

最大支持6个M1013A气体模块级联

2、维护规范

建议每2000小时清洁金手指

使用无水乙醇（纯度≥99.7%）擦拭接口

禁止带电状态下插拔模块

五、质量控制

通过飞利浦CW.A.045-04认证

100%高低温循环测试（-20℃~60℃）

盐雾试验96小时无腐蚀
