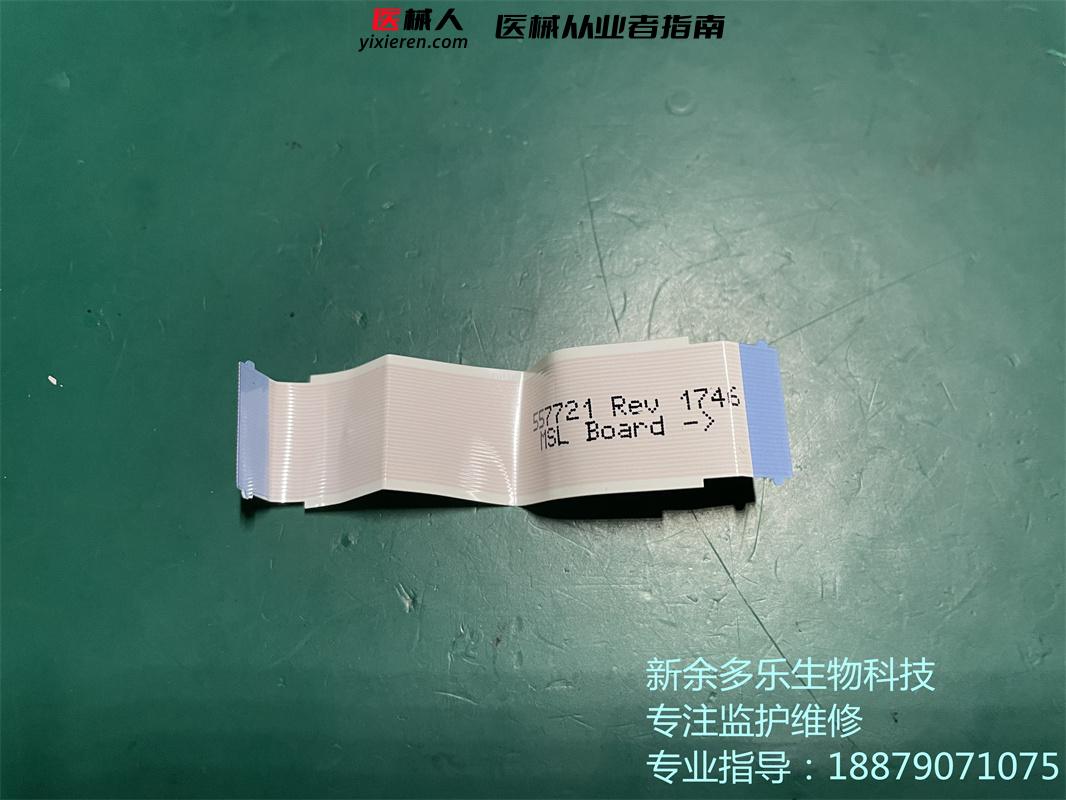

飞利浦X3监护仪模块接口板接线产品介绍

一、产品定位与系统架构

该模块接口板（型号453564532071）是IntelliVue X3监护仪的中央通信枢纽，采用MSL（Modular Serial Link）技术实现主机与M3001A多功能测量模块、M1116B记录模块等扩展单元的数据交互。其设计符合EN60601-1医疗电气安全标准，支持12V/24V双电压输入模式，适用于ICU、手术室等高精度监护场景。

二、核心电气特性

1、电源管理系统

采用TPS5430降压转换器实现48V→12V DC/DC转换

集成ADM2587E隔离收发器保障信号完整性

过载保护能力达3A@60秒

2、通信协议支持

兼容HL7医疗数据标准与DICOM影像协议

传输速率115200bps（误差±2%）

支持RS-422差分信号抗干扰传输

3、机械接口设计

6层PCB板（厚度1.6mm±0.2mm）

镀金触点（镀层厚度≥1.2μm）

防呆式32Pin双排插槽结构

三、接线技术规范

1、电源连接标准| 引脚号 | 功能定义 | 线径要求 | |--------|----------|----------| | 1-4 | +48V输入 | ≥18AWG | | 5-8 | GND | 双绞屏蔽 |

2、数据通信接口

引脚9-16：RS-422差分对（A+/A-/B+/B-）

引脚17-24：HL7协议数据总线

引脚25-32：模块状态检测信号

3、安全防护措施

所有电源线需加装磁环滤波器

信号线必须采用双绞屏蔽线（阻抗100Ω±5%）

接地电阻要求≤0.1Ω

四、典型应用配置

1、与M3001A模块连接

需使用飞利浦原装MSL-6C通信电缆

最大传输距离3米（超过需加中继器）

接线后需执行ECG信号校准程序

2、多模块级联方案

支持最多6个M1013A气体模块并联

级联时需启用终端电阻（120Ω）

建议使用星型拓扑结构避免信号反射

五、质量控制体系

通过飞利浦CW.A.045-04工厂认证

100%高低温循环测试（-20℃~60℃）

盐雾试验96小时无腐蚀
