美敦力LIFEPAK 20e除颤仪移除打印机模块

美敦力LIFEPAK 20e除颤仪的打印机模块，是急救场景中 “留存关键证据” 的重要角色 —— 它能即时打印患者生命体征、除颤参数等核心数据，为后续诊疗复盘提供依据。当模块需检修、换纸或更换时，规范的移除操作是保障设备快速恢复功能的前提。今天，我们聚焦 L20e 除颤仪打印机模块的移除技巧，手把手教你高效完成操作，让急救设备始终 “状态在线”！

以下是美敦力LIFEPAK 20e除颤仪移除打印机模块：

警告!

可能产生冲击并导致设备损坏。拆卸过程中可能会夹伤并损坏电线。为避免夹伤电线，请仔细遵循拆卸说明。

要移除A12打印机模块:

注意:在开始拆卸之前，请移除以下组件:

电池

顶盖

前壳

板堆

1.打开打印机门并取出打印纸卷。

2.松开打印机的两个固定螺丝。

3.小心地将A12打印机从打印机仓(89)中拉出。

4.从打印机连接J1处断开W14打印机柔性电缆。

注意:如果移除A12打印机，移除过程即已完成。如果移除打印机外壳或W14打印机柔性电缆，则继续移除过程，直至所需部件被移除。

5.将打印机边框(83)向上滑动并远离底壳。

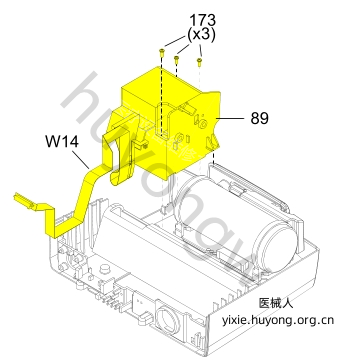

6.拆下并丢弃打印机罩底部的三个4-40x0.312螺钉(173)。

7.小心抬起罩子以访问4针电源线。

8.在J45处断开A03电源模块与4针电源线的连接，并将其穿过小罩口。

9.将四针电源线和W14打印机柔性电缆穿过大罩的切口。

10.从底座上拆下打印机罩(89)。

11.将W06心电图连接线移开，然后小心地从底部壳体中取出W14打印机柔性连接线。该连接线是通过粘合剂固定在位的，因此应均匀地将其移除，以避免损坏连接点或连接线本身。
