美敦力LIFEPAK 20（L20）除颤仪移除治疗板(除颤板）

在急救场景中，美敦力LIFEPAK 20（L20）除颤仪的每一次 “发声” 都至关重要 —— 扬声器组件不仅是设备运行状态的 “播报员”，更是急救时提示操作步骤、传递关键警报的 “通讯员”。当扬声器出现故障需要检修时，规范的拆卸操作是设备快速恢复功能的第一步。今天，我们就聚焦L20除颤仪扬声器组件的拆卸，手把手教你避开操作误区，掌握设备维护的核心技能！

注意:在开始拆卸之前，请移除以下组件:

顶盖

前壳

电路板组件

要移除A04治疗板:

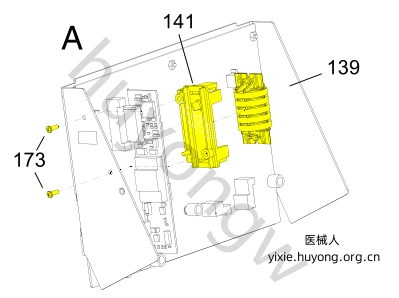

1.拆下并丢弃两个4-40x0.312的螺丝(173)，这些螺丝连接了感应电阻支架(141)和支撑支架(139)。

2.拆除感应电阻支架(141)。

3.拆下并丢弃位于五个绝缘支撑柱内的五颗4-40x0.500螺钉(185)。

注意:支撑柱应与A04治疗板一起保留。

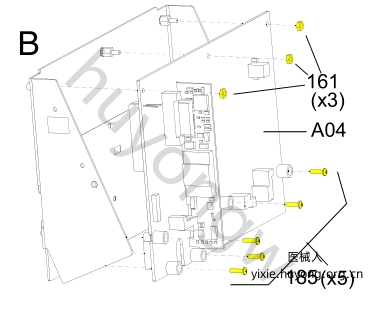

4.沿A04治疗板的顶部边缘，从金属支撑柱上拆下三个4-40螺母(161)(参见下图B)。

5.从板支撑支架(139)上移除A04治疗板。

6.找到8针接口连接器(将A01主板在J3处与A04治疗板在J15处连接)，并保护其以备重复使用。

注意：8针接口连接器可能仍与A04治疗板或A01主板相连，或者在移除A01主板时可能会完全脱落。务必立即考虑到这一点。

注意：如果替换A04治疗板，请从旧的治疗板上取下五个绝缘支撑件(149)，

注意：其状态，然后将其重新安装到新的A04治疗板上，安装时确保大端朝上。

注意：检查A04治疗板左下角的导电(147)垫的状态，如果磨损或损坏则更换。
