飞利浦MRX（M3535A）除颤仪更换手柄和盖板图解

除颤仪手柄是医护人员与除颤仪交互的核心部件，其设计直接影响急救操作的准确性与效率。人体工程学设计的手柄，贴合医护人员手掌弧度，确保在紧张的急救环境中能稳定握持，减少手部疲劳和操作失误。手柄上的操作按钮布局合理，触感清晰，无论是触发除颤能量释放的主按钮，还是调节能量等级、切换模式的功能键，都能让医护人员迅速定位并操作。例如，一些除颤仪手柄的放电按钮设置了一定的按压力度要求，有效防止误触，保障患者和医护人员的安全。同时，手柄内部集成的传感器可实时检测与患者皮肤的接触状态和接触电阻，确保除颤能量能高效、安全地传输到患者心脏，为抢救生命赢得宝贵时间。

盖板则是除颤仪手柄的 “守护者”，承担着多重重要功能。从防护角度看，它能有效保护手柄前端的导电面和关键功能模块，避免在运输、存储过程中受到碰撞、刮擦或灰尘污染。优质的盖板采用高强度、耐磨的材料制作，硬度达标，能抵御一定程度的外力冲击，防止内部元件受损。部分盖板还具备防水防尘设计，防护等级达到 IP54 甚至更高，可适应医院、急救车等复杂环境。除颤仪的手柄和盖板相辅相成，共同构成了设备的操作与防护体系。它们不仅是简单的物理部件，更是连接先进医疗技术与患者生命的重要纽带。在分秒必争的急救场景中，手柄和盖板的每一处设计细节，都体现着对生命的尊重和对医疗安全的极致追求，为挽救心脏骤停患者的生命提供了坚实保障 。

准备

1.关闭设备。

2.断开所有外部电源并取出所有电池。

拆卸

1.取下手柄盖。

抬起凹槽(用指甲或螺丝刀)并按压手柄盖的两侧，然后提起。

2.拆下手柄两侧的螺丝。

松开并拆下2个T型螺丝。

3.移除手柄。

4.移除盖板。

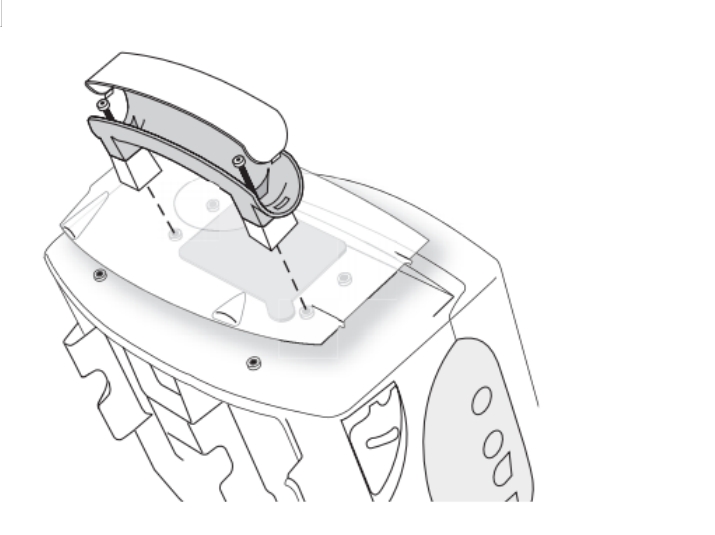

图35 移除手柄和盖板

更换

1.固定PCMCIA插孔插头线。

将电线绑在一起，并用电缆扎带固定。剪掉多余的扎带。

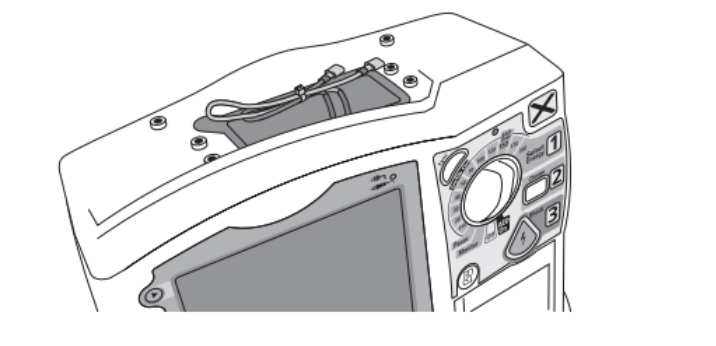

图36 PCMCIA孔插头电缆扎带缠绕示意图

2.更换盖板。

a.将电缆平放在PCMCIA插孔上，小心不要在盖板的脊线下夹住电缆。

b.将螺孔与螺纹插入件对齐。

3.更换手柄。

将手柄与盖板上的成型柱对齐。

4.更换螺丝。

更换2个T型螺丝并拧紧。

5.更换手柄盖。

对齐手柄板并卡入到位。

修复后

按照“性能验证”章节中描述的进行性能验证和安全测试。
